Upínací prvky na dílenské stoly s vrtanou dřevěnou pracovní deskou Adaptér TW16AW
Příslušenství pro upínací prvky TWV a TW od firmy BESSEY s 16rastrovým děrováním | Vhodné na všechny běžné dílenské stoly s deskou rastrovými otvory | Vyměnitelný zasouvací čep pro použití jiných rastrově děrovaných systémů | Vyměnitelné kolíky pro použití jiných systémů otvorů
- Vhodné pro
Dřevo
Výhody produktu
- Příslušenství pro upínací prvky TWV a TW od firmy BESSEY s 16rastrovým děrováním
- Vhodné na všechny běžné dílenské stoly s deskou rastrovými otvory
- Vyměnitelný zasouvací čep pro použití jiných rastrově děrovaných systémů
- Vyměnitelné kolíky pro použití jiných systémů otvorů
Popis produktu
Perfektní doplněk

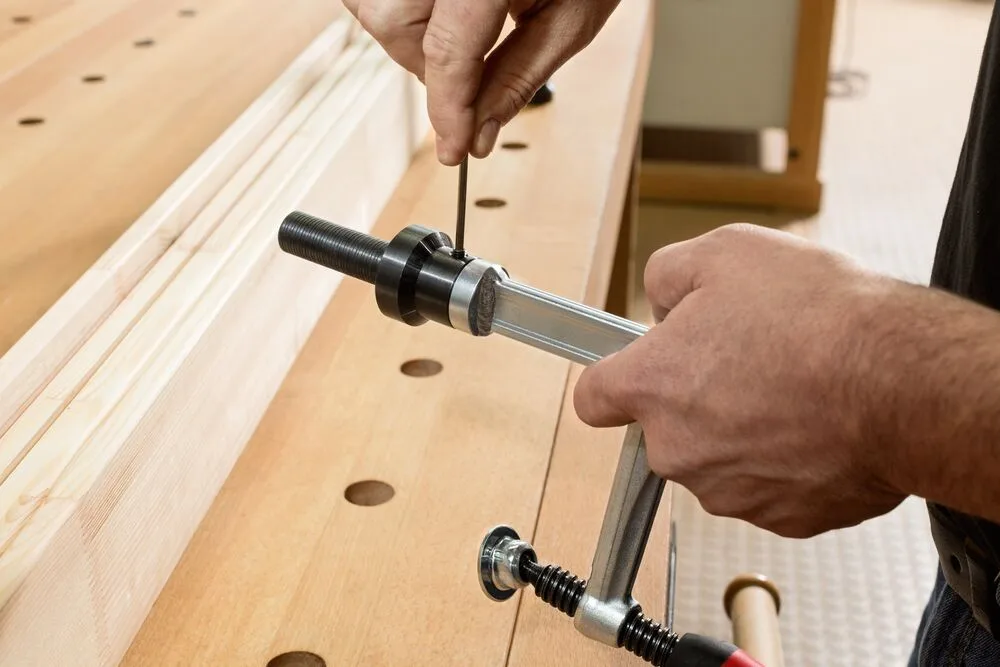

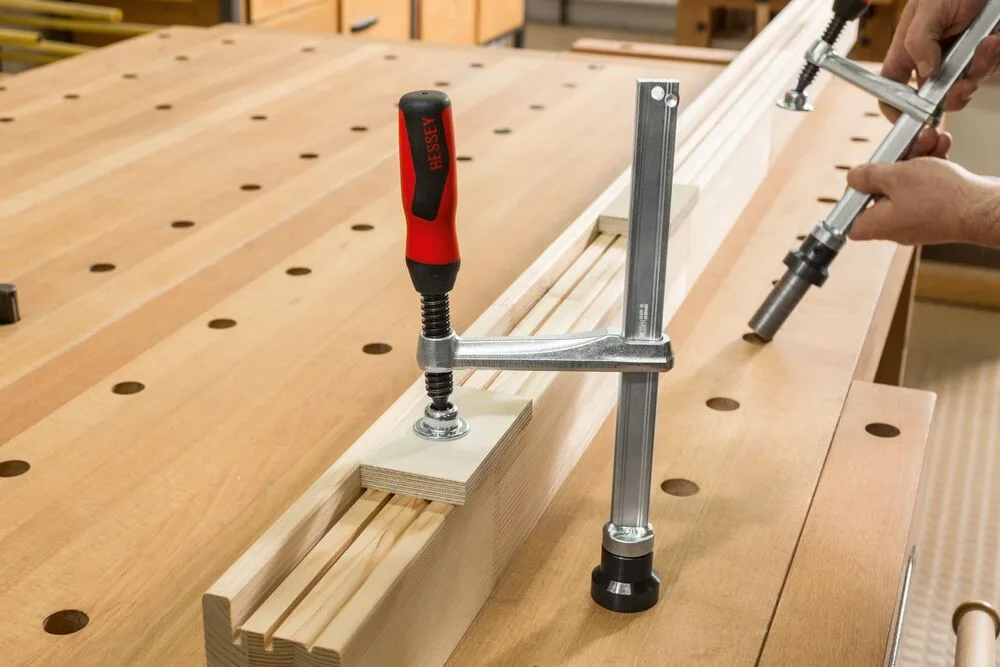

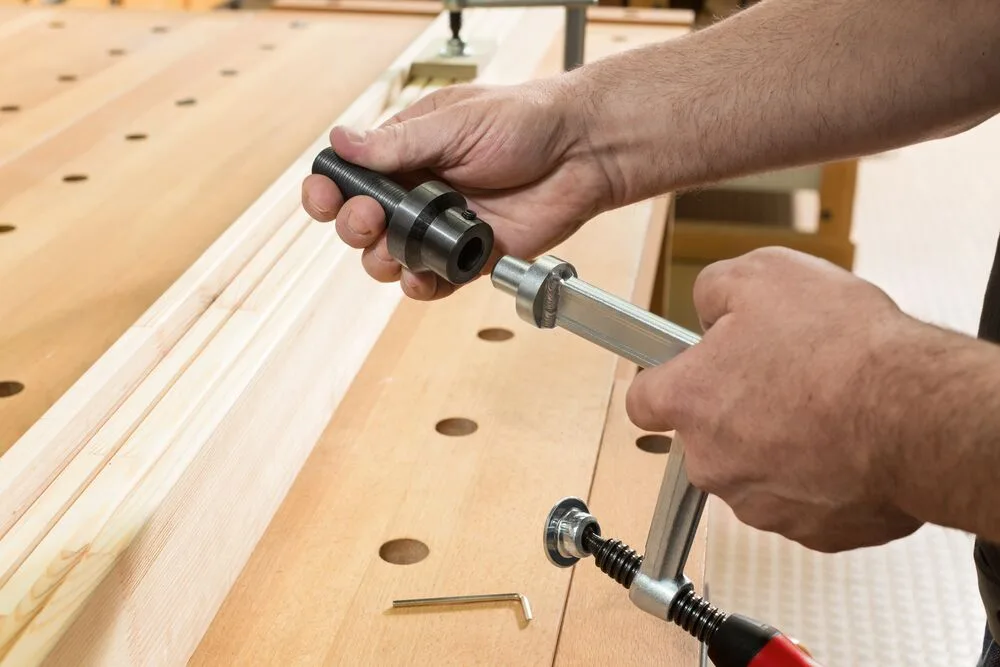

Pomocí adaptéru TW16AW lze upínací prvky BESSEY TWV a TW určené pro otvory 16 mm použít i pro stoly s otvory.
Nastavitelnénebo pevné vyložení

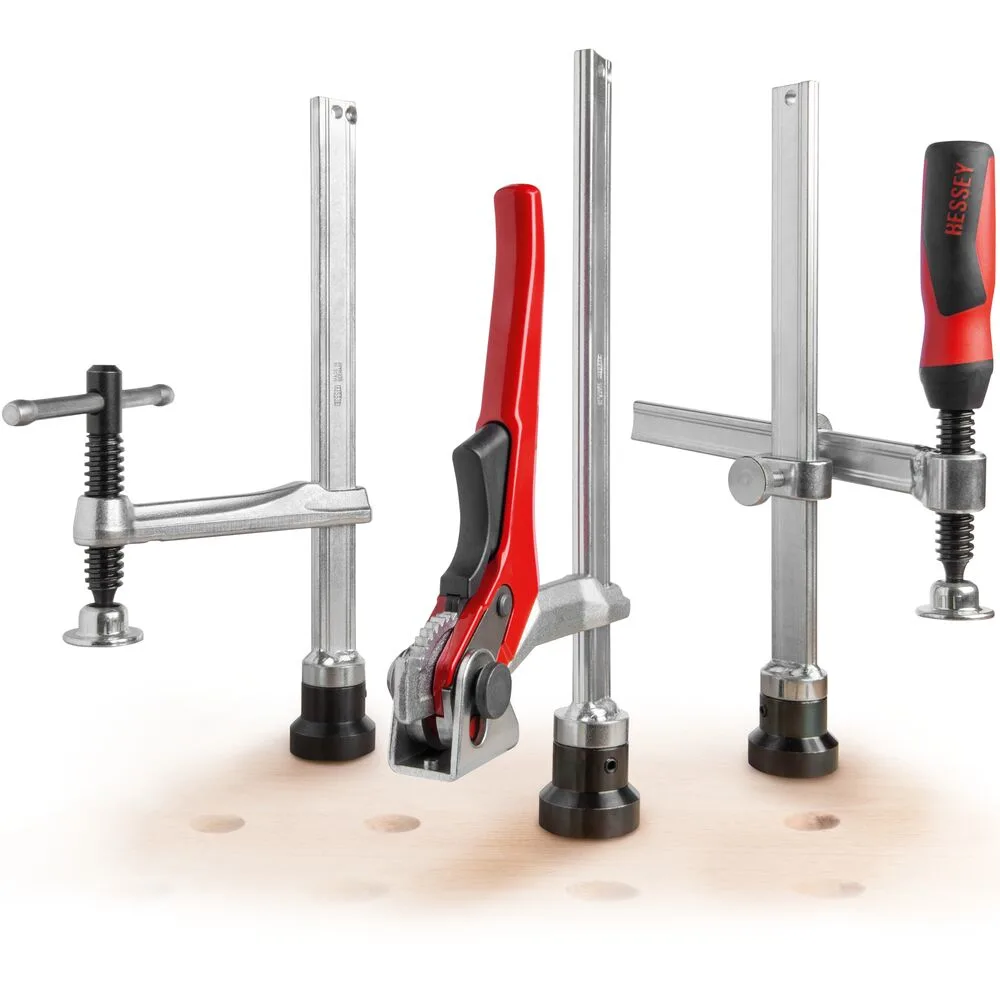

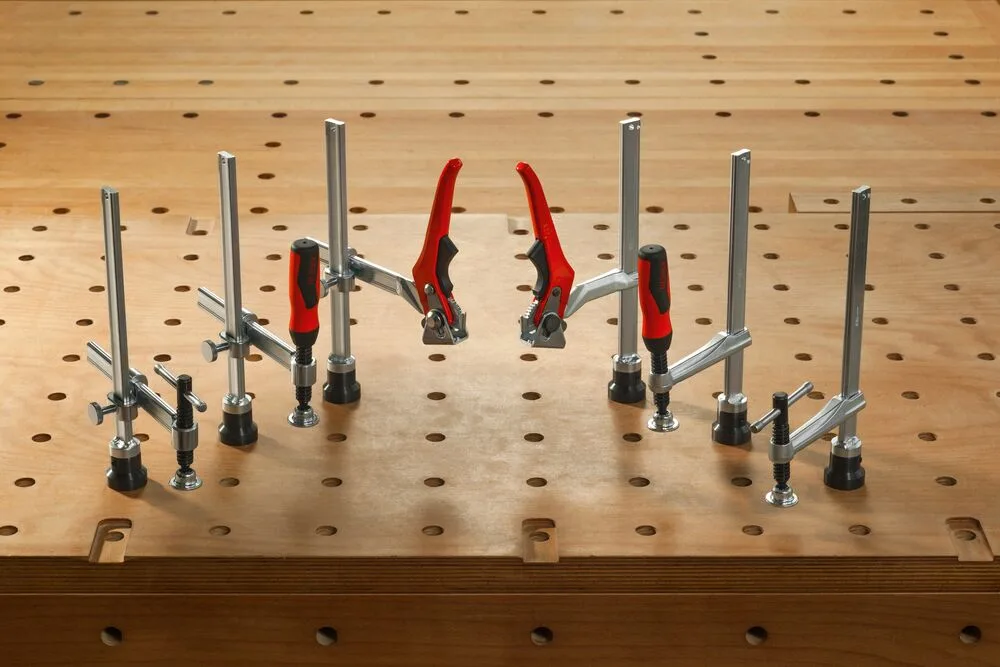

Jak upínací prvky s plynule přestavitelným vyložením (TWV), tak i s pevným vyložením (TW) jsou k dostání ve třech variantách rukojeti.
Vřeteno s lehkým chodem
Šroubové upínky s dvousložkovou i kolíkovou rukojetí mají vřeteno s povrchově upraveným trapézovým závitem, které má mimořádně lehký chod a v závitu nedrhne.
Západkový mechanismus
U provedení s pákovou rukojetí se využívá přirozené síly páky. Západkový mechanismus umožňuje postupné a rychlé upnutí odolné vůči vibracím. Výstředník mimořádně odolný vůči opotřebení je zárukou dlouhé doby životnosti.
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TW16AW
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant

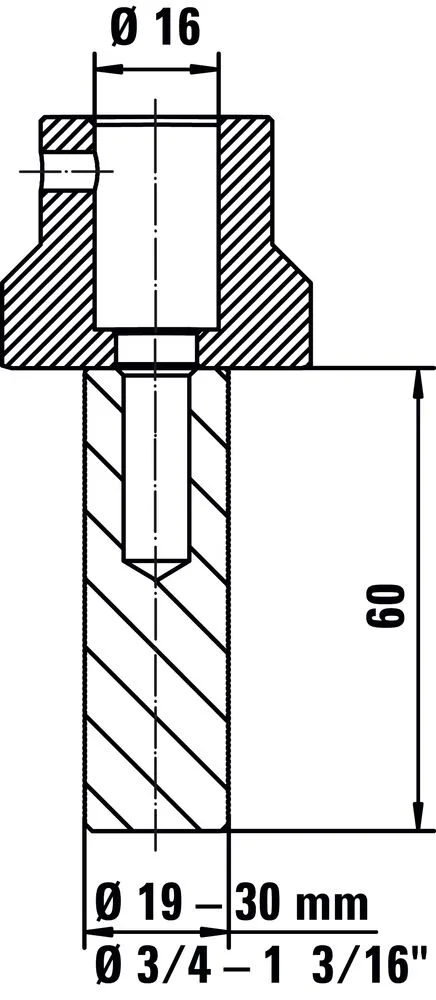

| Kód | Svorníku (mm) | Vhodné pro (") | Vhodné pro (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| TW16AW19 | 16 | 3/4 | 19 | 0,332 |
| TW16AW20 | 16 | 13/16 | 20 | 0,336 |
| TW16AW30 | 16 | 1 3/16 | 30 | 0,518 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
