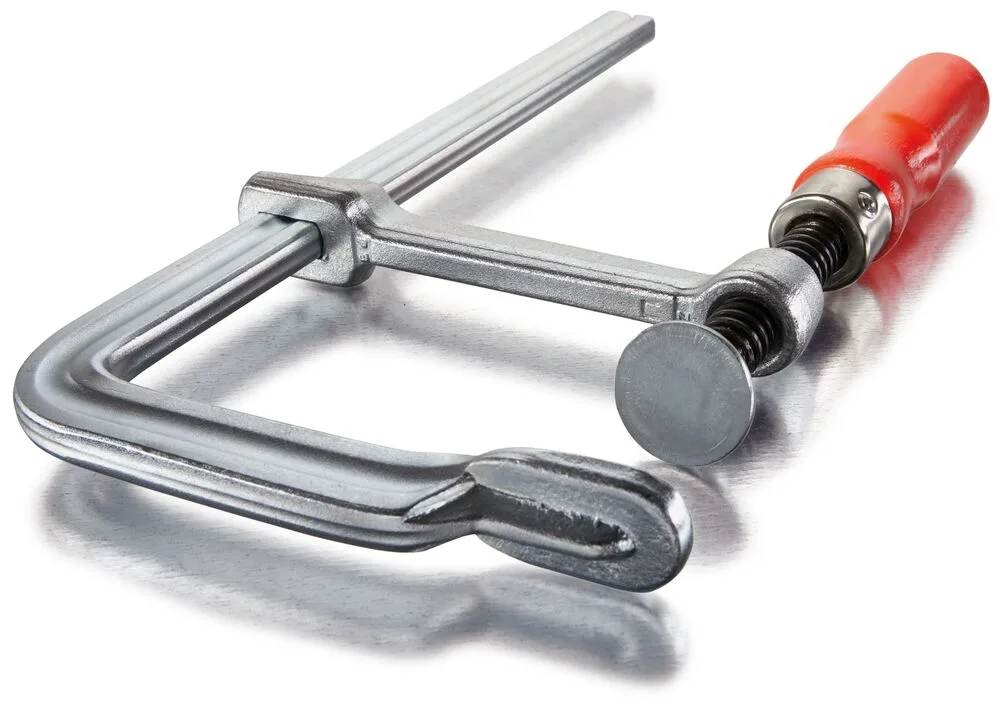

Celoocelové šroubové svěrky Celoocelová šroubová svěrka s dřevěnou rukojeť classiX GS
Upínací síla až 5 000 N | Zušlechtěná vodící tyč a pevné rameno pro pružné a elastické upínání | Ergonomicky tvarovaná rukojeť
DřevoVýhody produktu
- Upínací síla až 5 000 N
- Zušlechtěná vodící tyč a pevné rameno pro pružné a elastické upínání
- Ergonomicky tvarovaná rukojeť
Použití

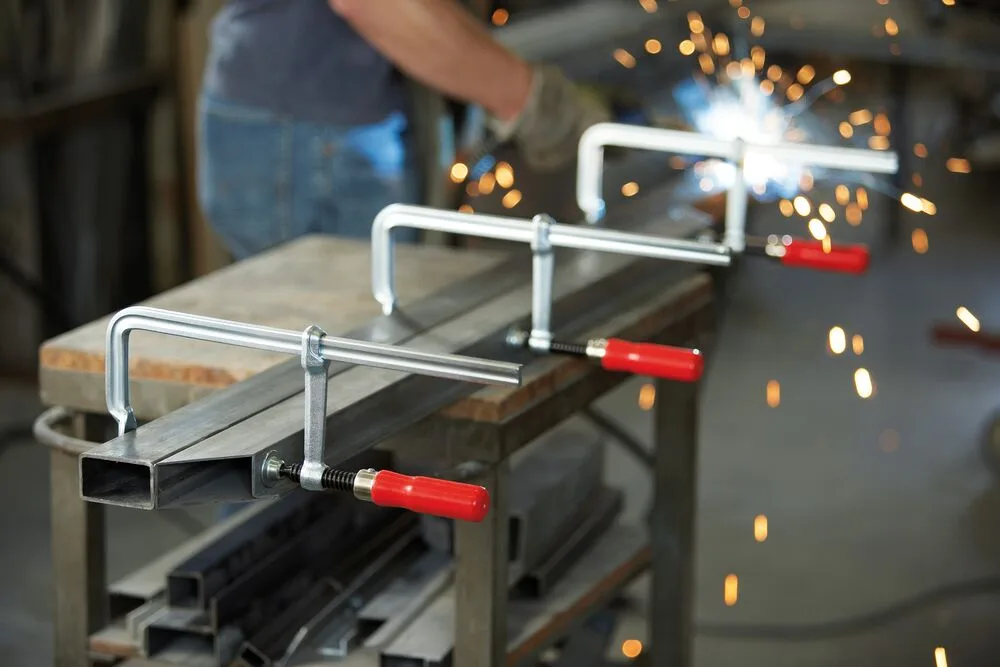

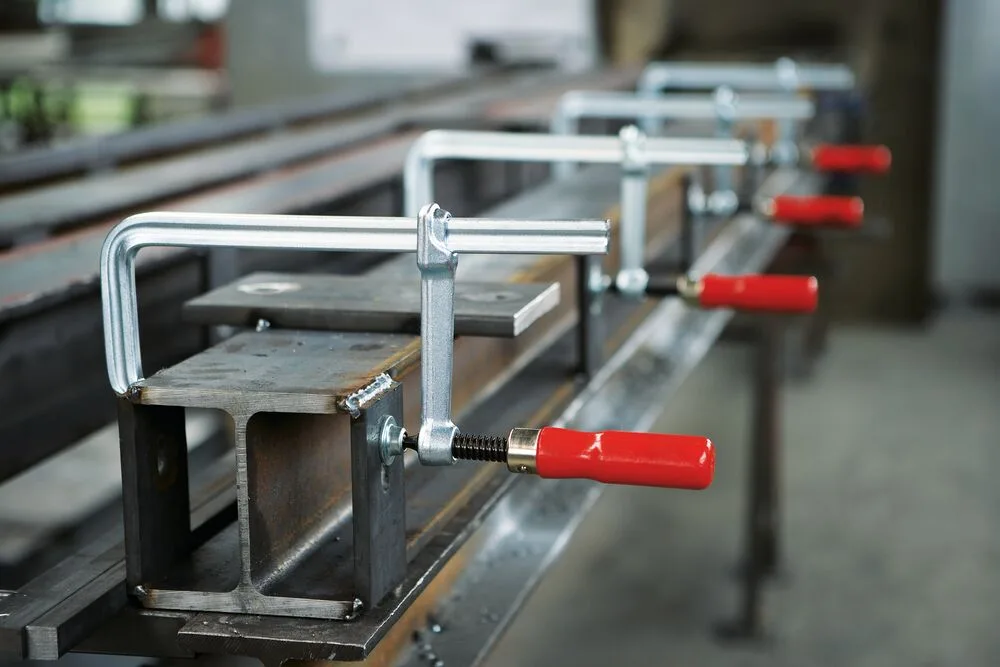

Kovovýroba

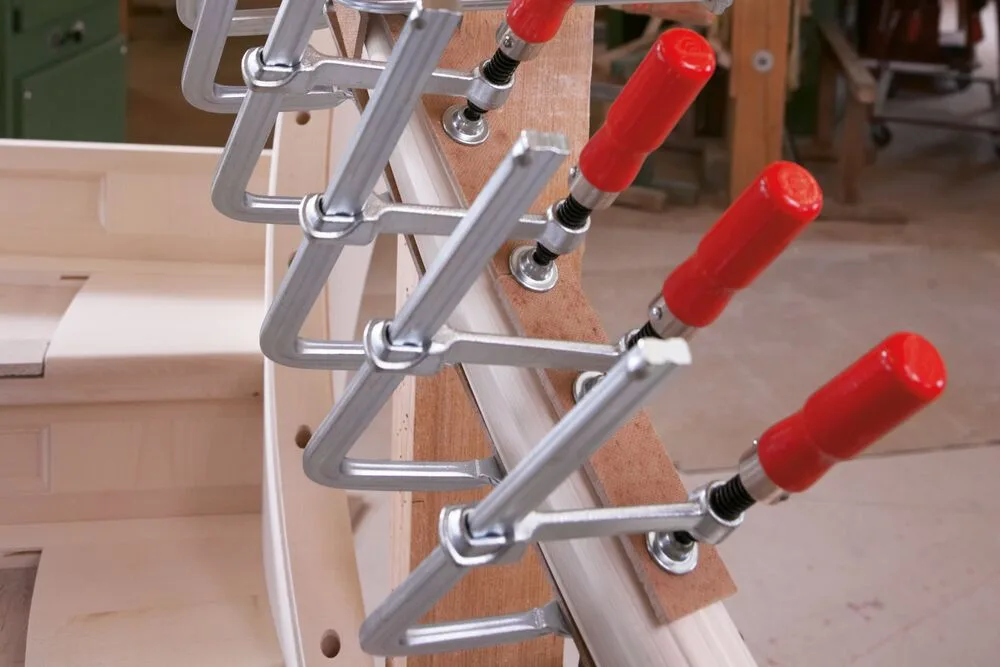

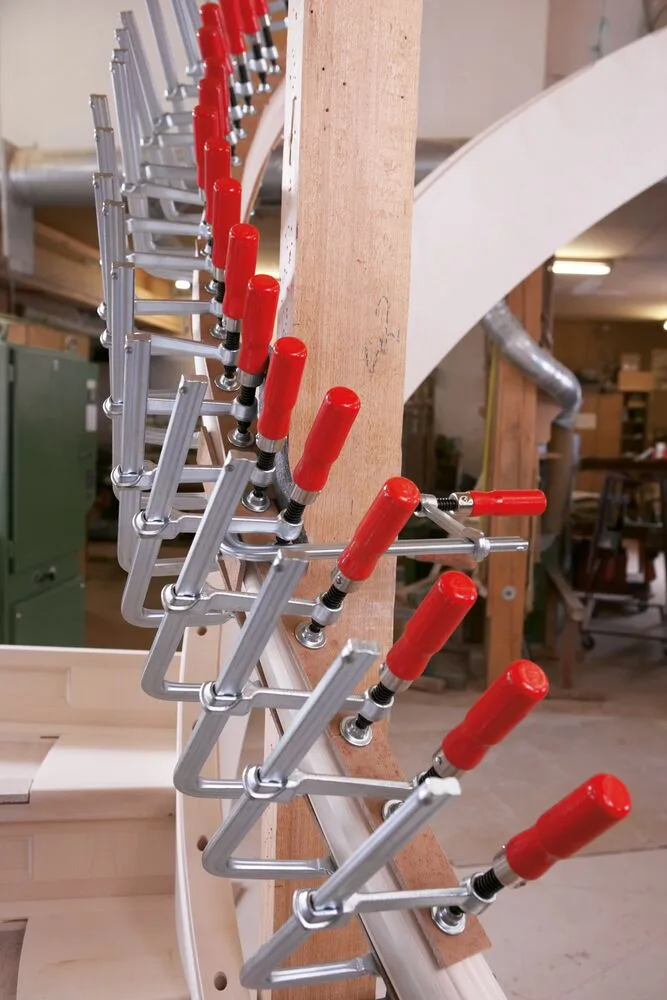

Truhlářské a nábytkářské práce
- Práce v interiéru
- DIY
- Zámečnické práce
- Pro pružné, elastické a silné upínání
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Rukojeť ze dřeva, vodní lak
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- GS
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| GS10 | 100 | 50 | 11,5x5,6 | 0,2 |
| GS12 | 120 | 60 | 13,5x6,5 | 0,3 |
| GS16 | 160 | 80 | 16x7,5 | 0,48 |
| GS20 | 200 | 100 | 19,5x9,5 | 0,83 |
| GS25 | 250 | 120 | 22x10,5 | 1,24 |
| GS30 | 300 | 140 | 25x12 | 1,85 |
| GS40 | 400 | 120 | 25x12 | 1,95 |
| GS50 | 500 | 120 | 25x12 | 2,2 |
| GS60 | 600 | 120 | 25x12 | 2,4 |
| GS80 | 800 | 120 | 27x13 | 3,17 |
| GS100 | 1000 | 120 | 27x13 | 3,6 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
