Šroubové svěrky z temperované litiny Dolní šroubová svěrka s dřevěnou rukojeť TGNT
Upínací síla až 7 000 N | Těžké provedení | Ergonomicky tvarovaná rukojet | Velká stabilní tyč s plným profilem a rýhováním | Vodící tyč od velikosti 40 x 11 mm, nepozinkované
- Vhodné pro
Dřevo
Výhody produktu
- Upínací síla až 7 000 N
- Těžké provedení
- Ergonomicky tvarovaná rukojet
- Velká stabilní tyč s plným profilem a rýhováním
Použití

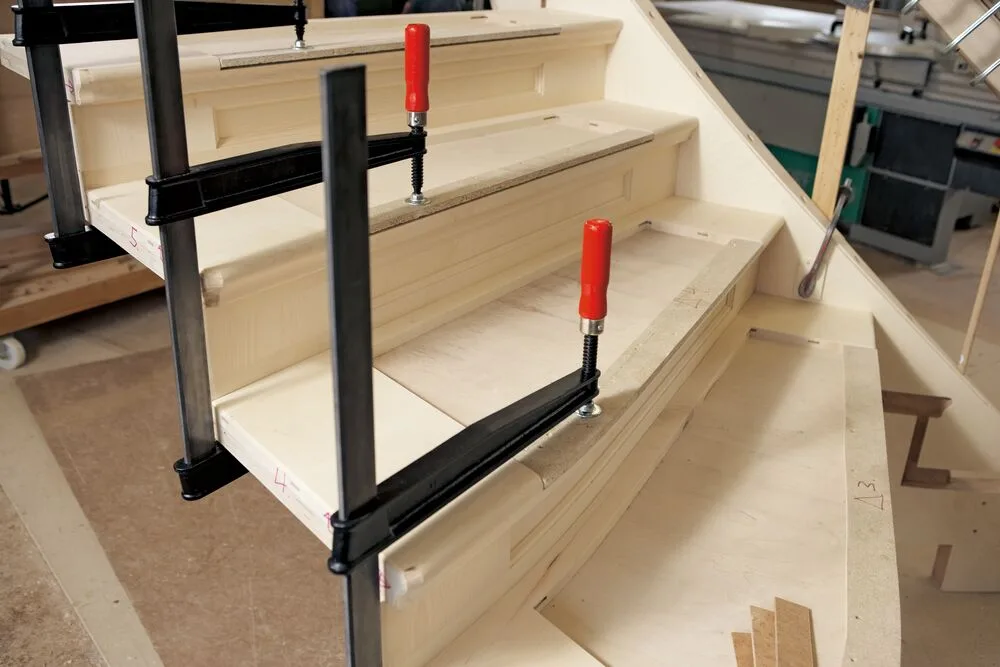

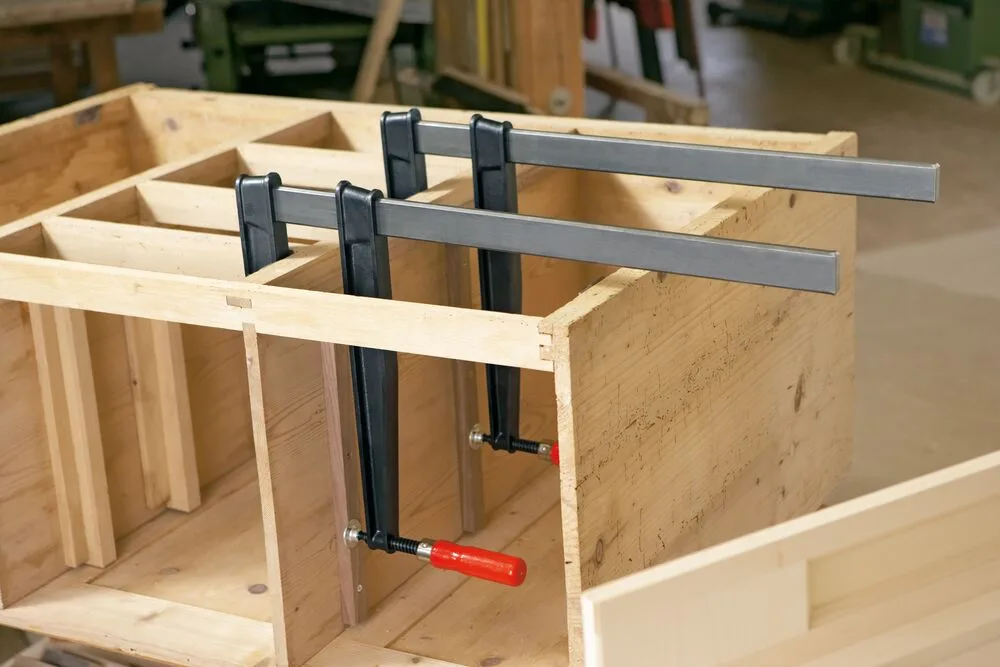

Truhlářské a nábytkářské práce
Tesařství a práce se dřevem
- Vybavení kuchyně a obchodu
- Výroba surovin
- Práce v interiéru
- Silné a pevné upínání
Materiál a provedení
Horní a spodní část z tlakově litého zinku, práškově lakovaná
Kolejnice s dutým profilem z oceli, tažená za studena, pozinkovaná
- Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Rukojeť ze dřeva, vodní lak
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TGNT
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| TGN30T20 | 300 | 200 | 35x11 | 3,11 |
| TGN40T20 | 400 | 200 | 35x11 | 3,36 |
| TGN60T20 | 600 | 200 | 35x11 | 3,91 |
| TGN80T20 | 800 | 200 | 35x11 | 4,48 |
| TGN100T20 | 1000 | 200 | 35x11 | 4,65 |
| TGN40T25 | 400 | 250 | 40x11 | 4,42 |
| TGN60T25 | 600 | 250 | 40x11 | 5,055 |
| TGN80T25 | 800 | 250 | 40x11 | 5,71 |
| TGN100T25 | 1000 | 250 | 40x11 | 6,34 |
| TGN40T30 | 400 | 300 | 45x12 | 5,55 |
| TGN60T30 | 600 | 300 | 45x12 | 6,31 |
| TGN80T30 | 800 | 300 | 45x12 | 7,11 |
| TGN100T30 | 1000 | 300 | 45x12 | 7,94 |
| TGN150T30 | 1500 | 300 | 45x12 | 10 |
| TGN200T30 | 2000 | 300 | 45x12 | 11,97 |
| TGN250T30 | 2500 | 300 | 45x12 | 13,96 |
| TGN40T40 | 400 | 400 | 45x12 | 6,7 |
| TGN60T40 | 600 | 400 | 45x12 | 7,45 |
| TGN80T40 | 800 | 400 | 45x12 | 8,27 |
| TGN100T40 | 1000 | 400 | 45x12 | 9,22 |
| TGN30T50 | 300 | 500 | 45x12 | 7,97 |
| TGN60T50 | 600 | 500 | 45x12 | 9,17 |
| TGN80T50 | 800 | 500 | 45x12 | 9,96 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Vřeteno pravidelně čistěte a olejujte.
- Pokud spodní část sklouzne, otočte stavěcí šroub o další 1/4 otáčky (pouze TG, KRE, KREV).
- Přítlačnou desku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
