Jednoruční svěrky Jednoruční svěrka EZ360
Inovativní 360° otočný mechanismus umožňuje umístit rukojeť kolem vodící lišty – již před, ale také po upevnění svorky | 12-ti stupňový zajišťovací mechanismus, který bezpečně drží zvolenou polohu rukojeti | Velké upínací plochy s odnímatelnými ochrannými kryty | Upínací síla až do: 400 N / 40 kg (EZ360S), 750 N / 75 kg (EZ360M), 1 400 N / 140 kg (EZ360). | Možnost přepnutí pro rozpínání – díky jednoduchému uvolňovacímu mechanismu s tlačítkem na horní části není u modelů EZ360M a EZ360 potřeba žádné nářadí | Jednoruční ovládání bez námahy
- Vhodné pro
- Citlivé materiály
Dřevo Plasty
Výhody produktu

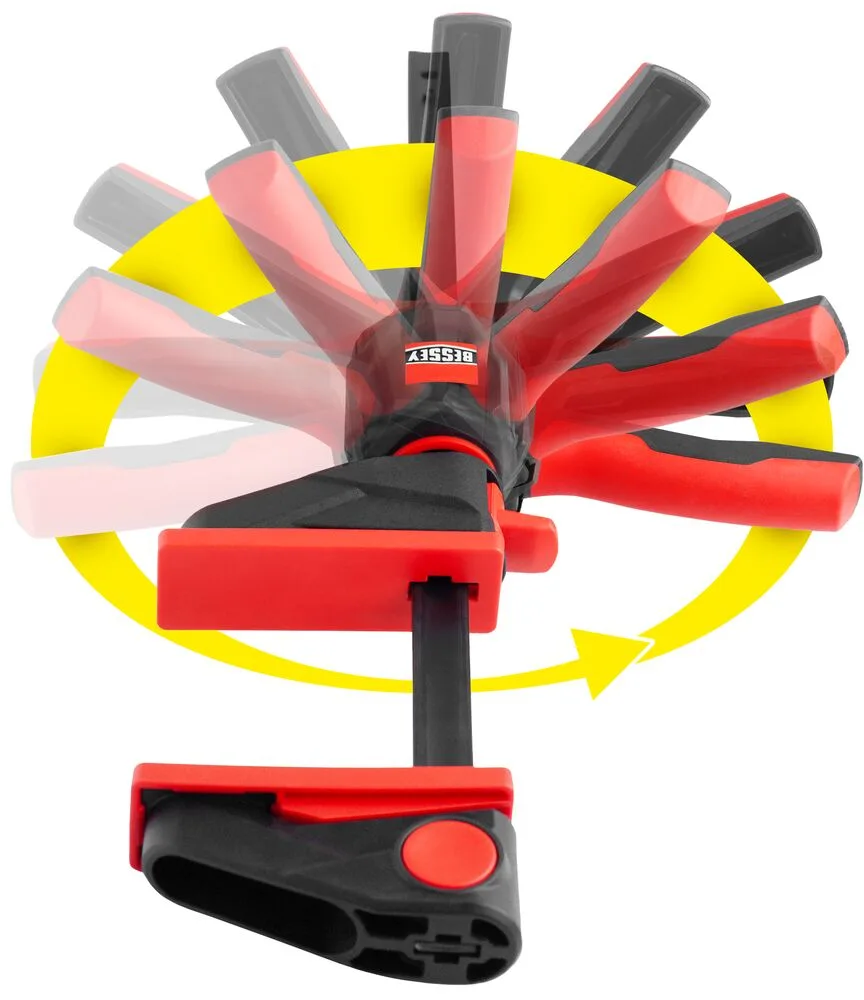

- Inovativní 360° otočný mechanismus umožňuje umístit rukojeť kolem vodící lišty – již před, ale také po upevnění svorky
- 12-ti stupňový zajišťovací mechanismus, který bezpečně drží zvolenou polohu rukojeti
- Velké upínací plochy s odnímatelnými ochrannými kryty

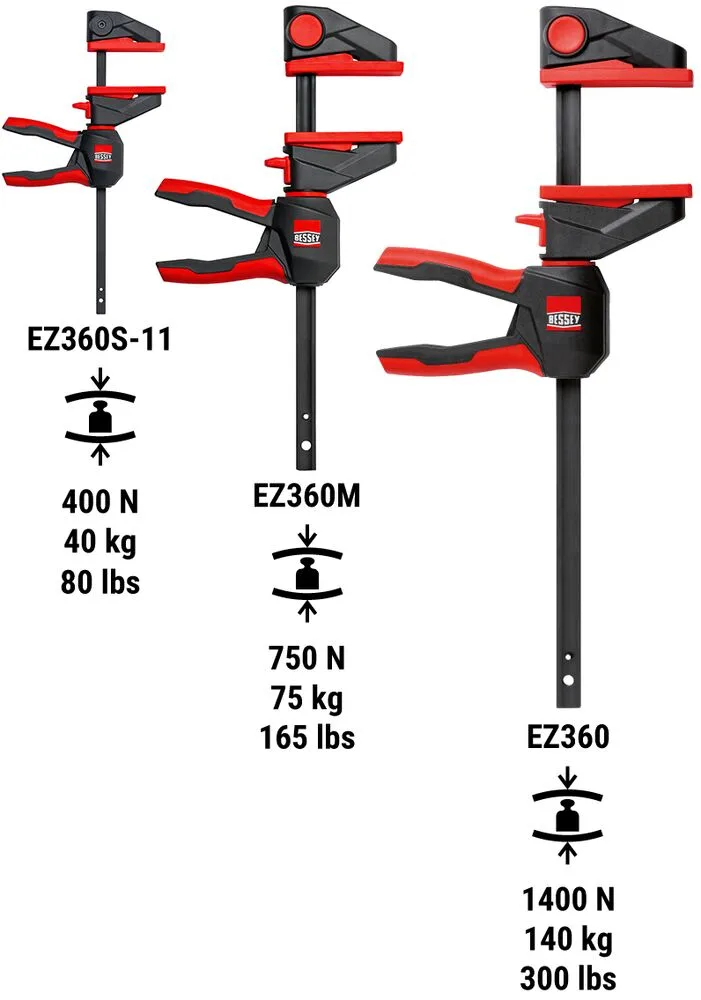

- Upínací síla až do: 400 N / 40 kg (EZ360S), 750 N / 75 kg (EZ360M), 1 400 N / 140 kg (EZ360).
Popis produktu
Všestranné flexibilní použití
Jednoruční svěrka EZ360 je mimořádně všestranná:

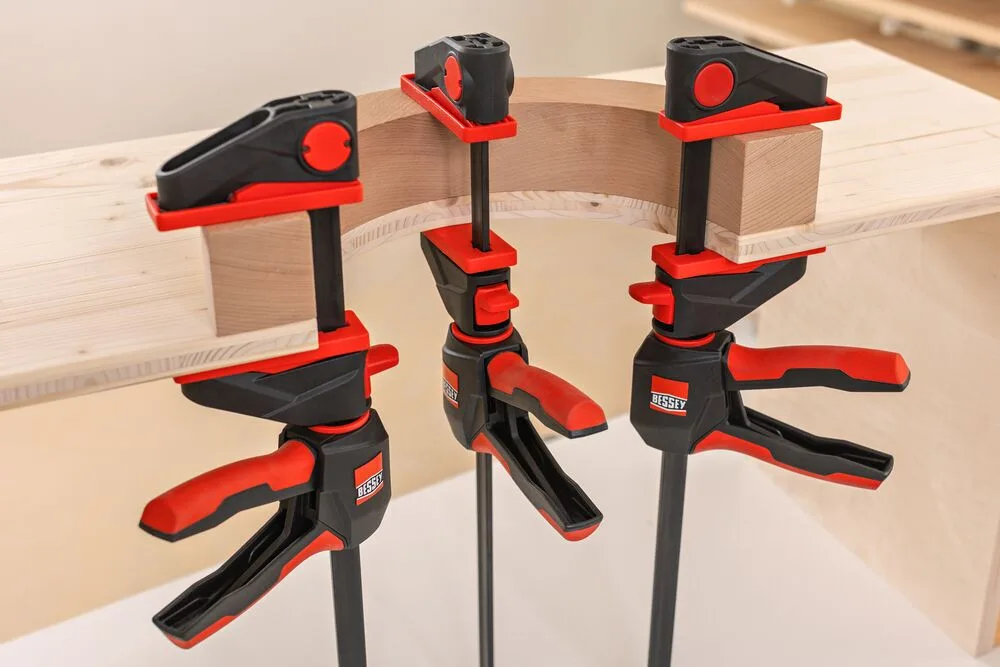

- díky inovativnímu 360° otočnému mechanismu lze dokonale přizpůsobit polohu rukojeti upínacímu zadání
- díky dlouhým ochranným krytům, které chrání povrch obrobku a rozdělují upínací sílu až na 1 400 N
- změnou horní části z upínací na rozpěrnou.
Mimořádně pohodlná manipulace

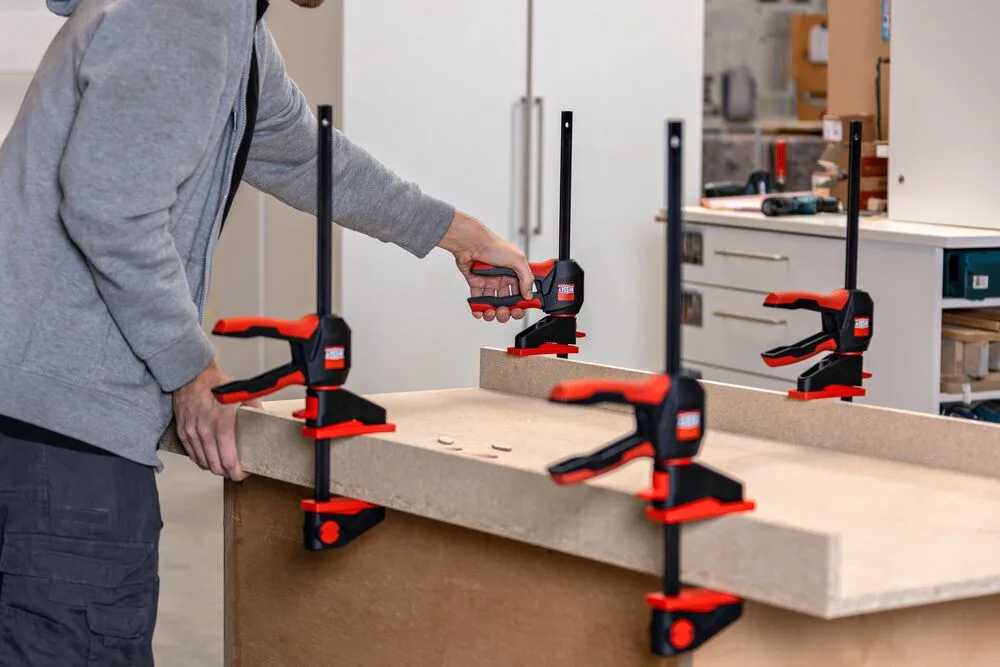

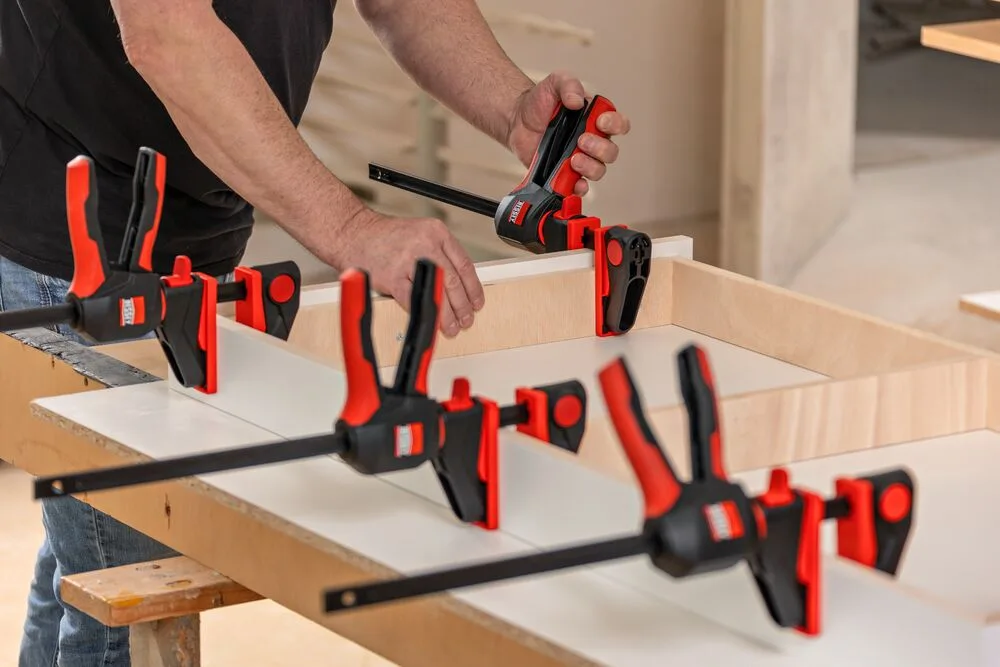

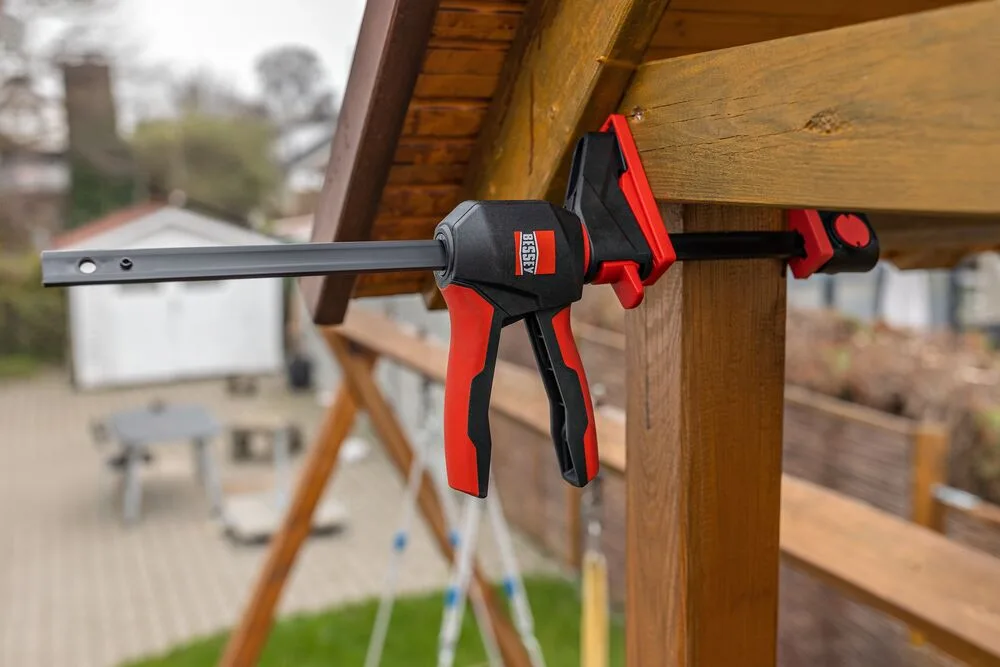

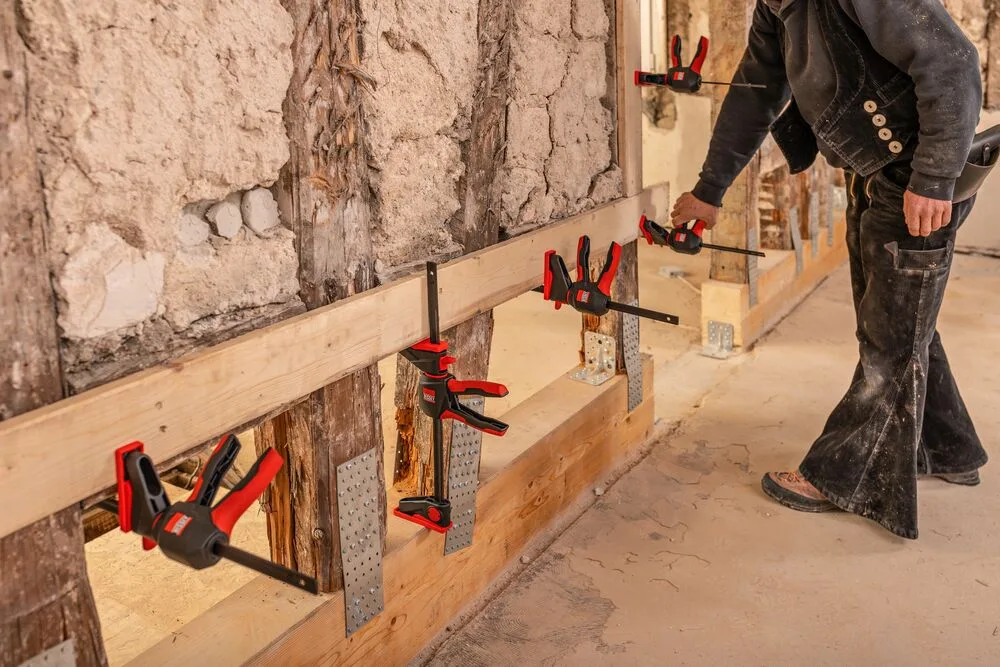

Na jedné straně lze rukojeť umístit tak, aby bylo dosaženo optimální polohy pro upnutí, a tím i lepšího působení síly. Na druhou stranu lze rukojeť po upnutí vyklopit z pracovního prostoru , což umožňuje umístit několik svěrek do velmi omezeného prostoru:

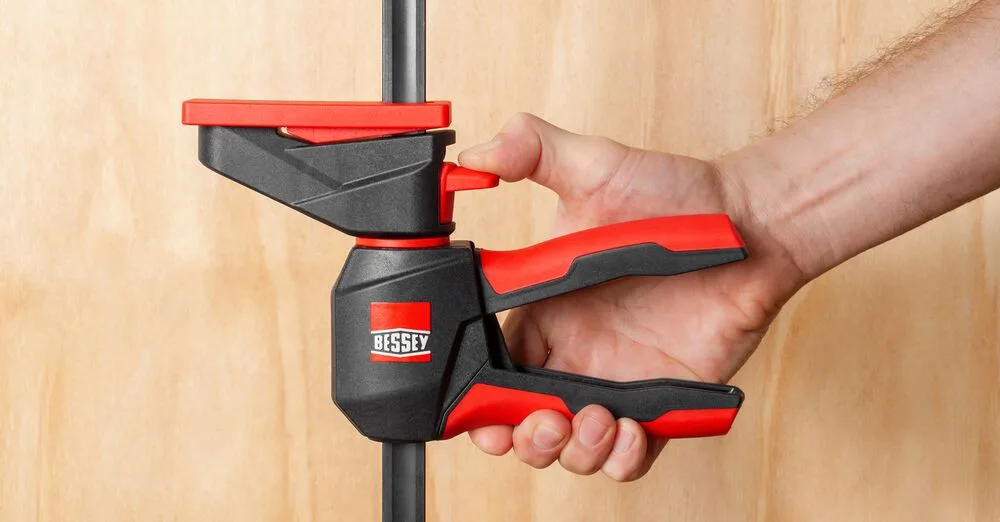

- díky vysoce kvalitní dvousložkové plastové rukojeti s páčkou čerpadla, kterou lze zcela otáčet kolem kolejnice a bezpečně ji zajistit ve 12 polohách.

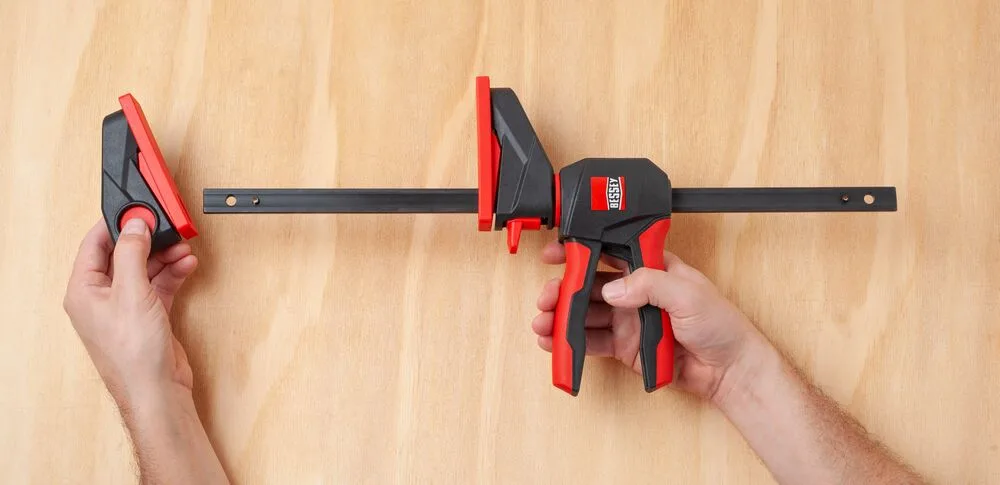

- uvolňovací tlačítko integrované v kluzném rameni umožňuje povolení svěrky a rychlé přestavení kluzného ramene
Robustnost v jedinečném vzhledu
Kde se snoubí dynamický design s odolností:
- díky použití vysoce kvalitních materiálů jako je polyamid vyztužený skelnými vlákny pro horní a dolní rameno a kalená a leštěná ocel pro profilovanou část vodící lišty
- plastový kryt chrání mechanismus před prachem a třískami
Použití

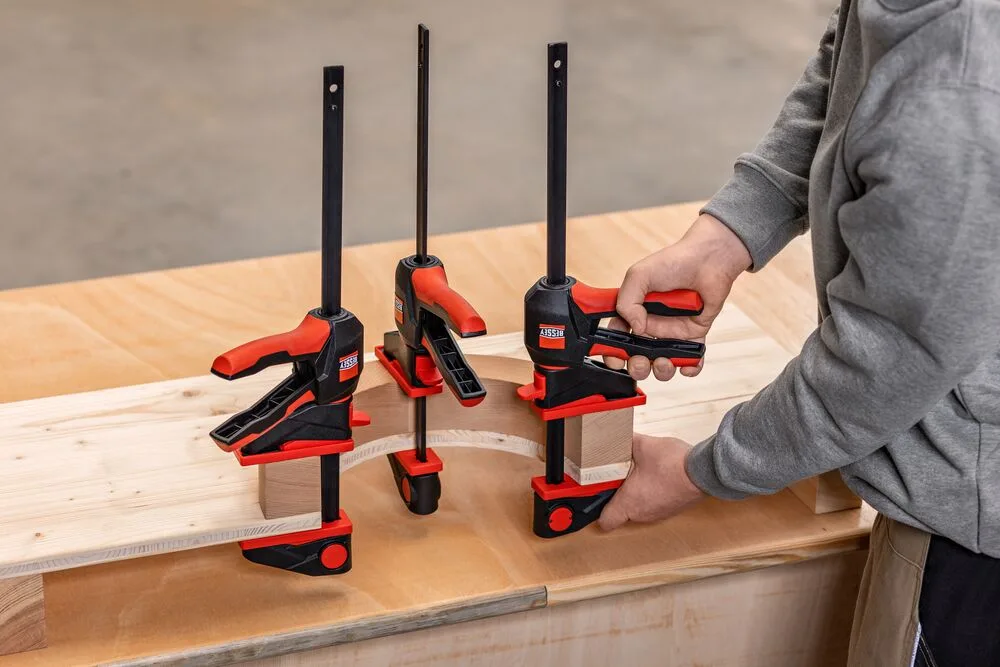

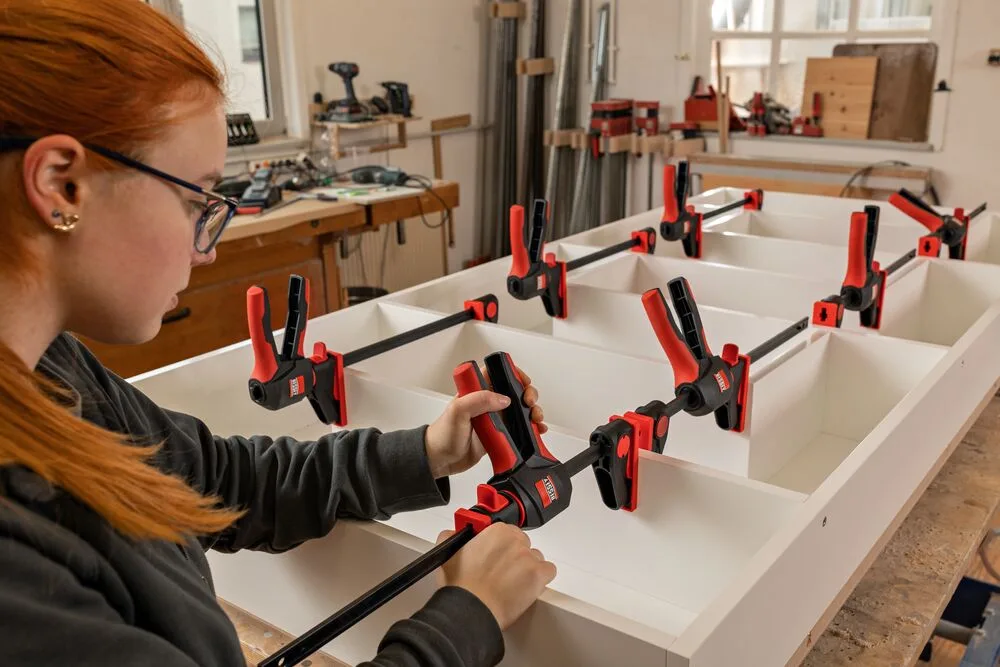

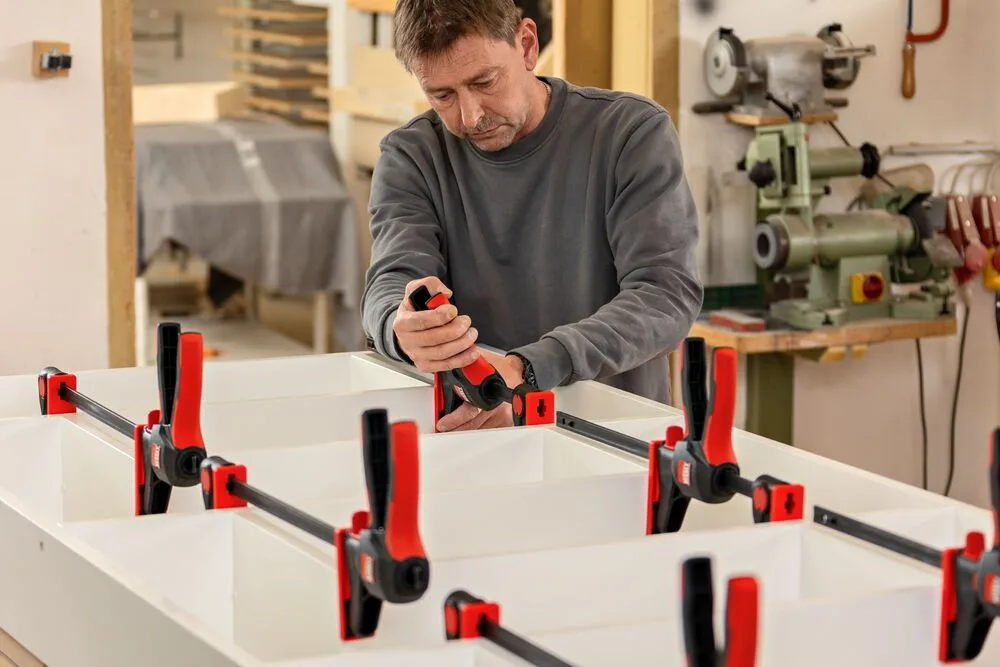

Truhlářské a nábytkářské práce
Vybavení kuchyně a obchodu

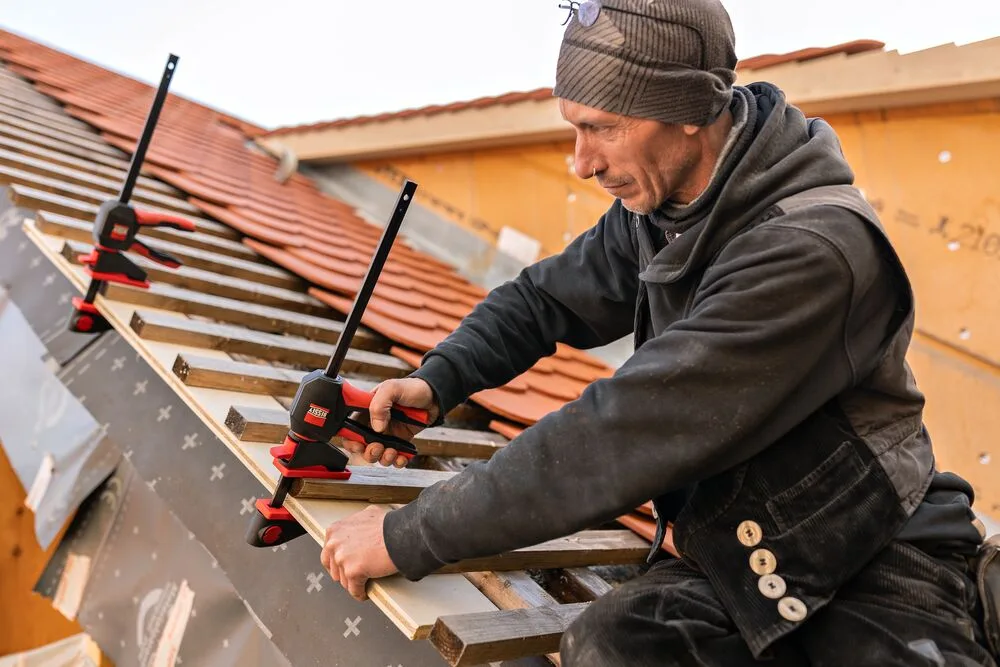

- Schodišťové konstrukční práce

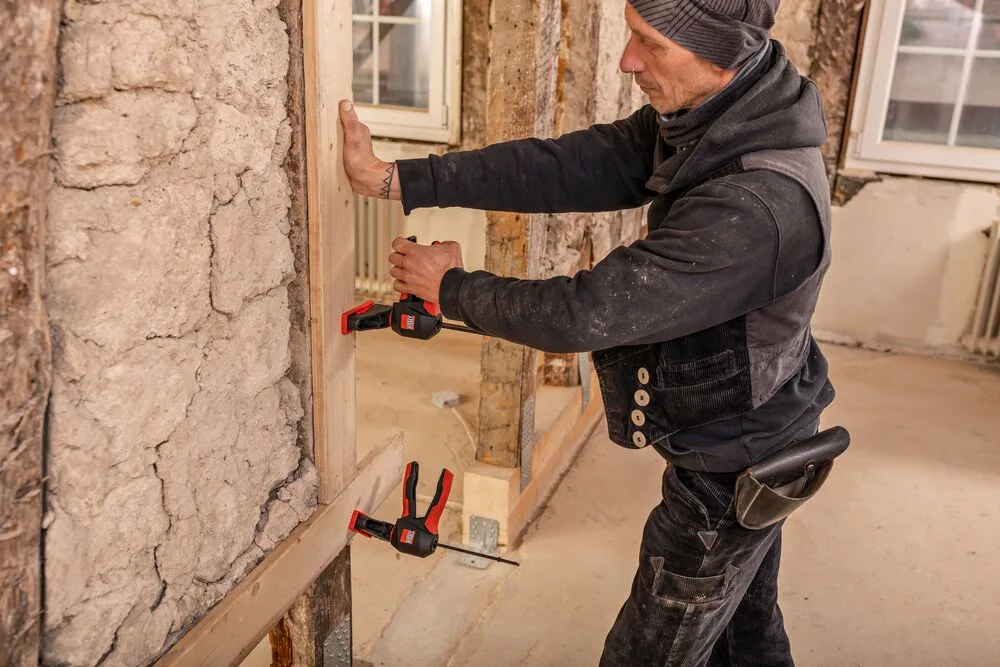

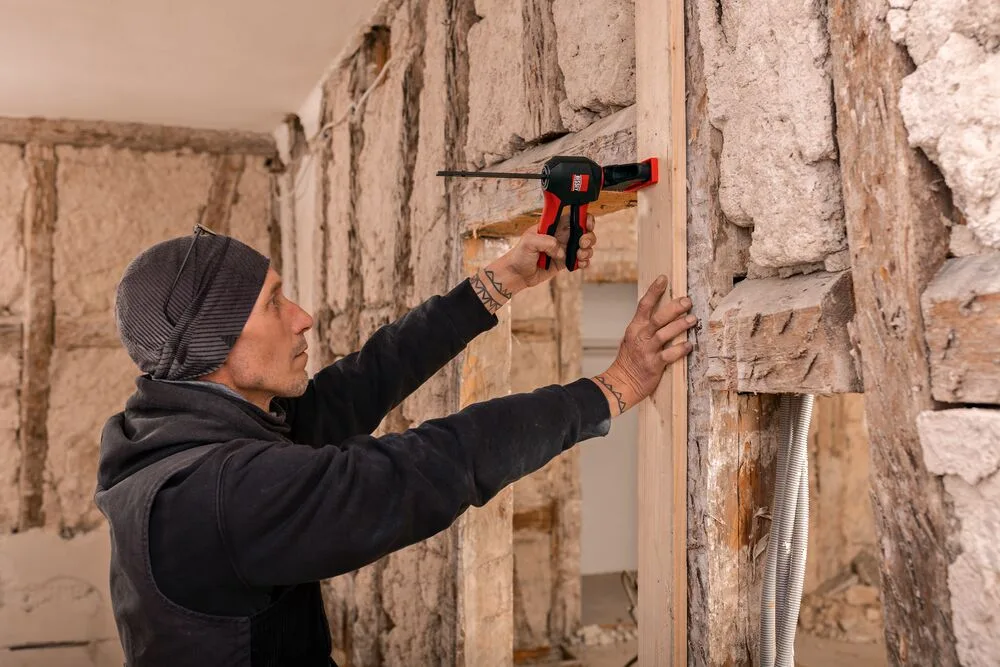

- Práce v interiéru
- Suchá výstavba

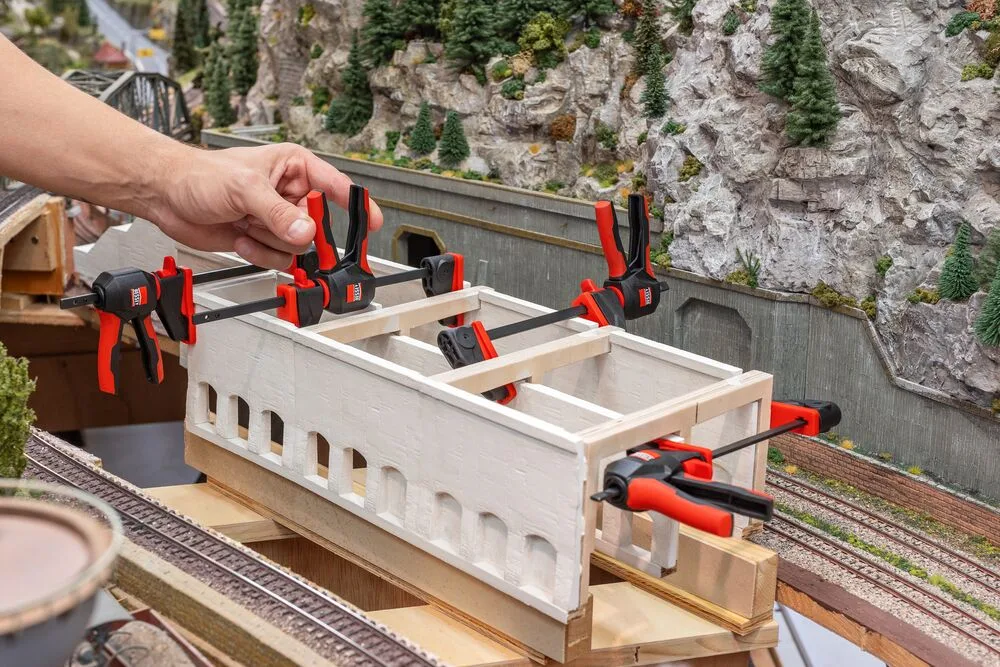

- DIY

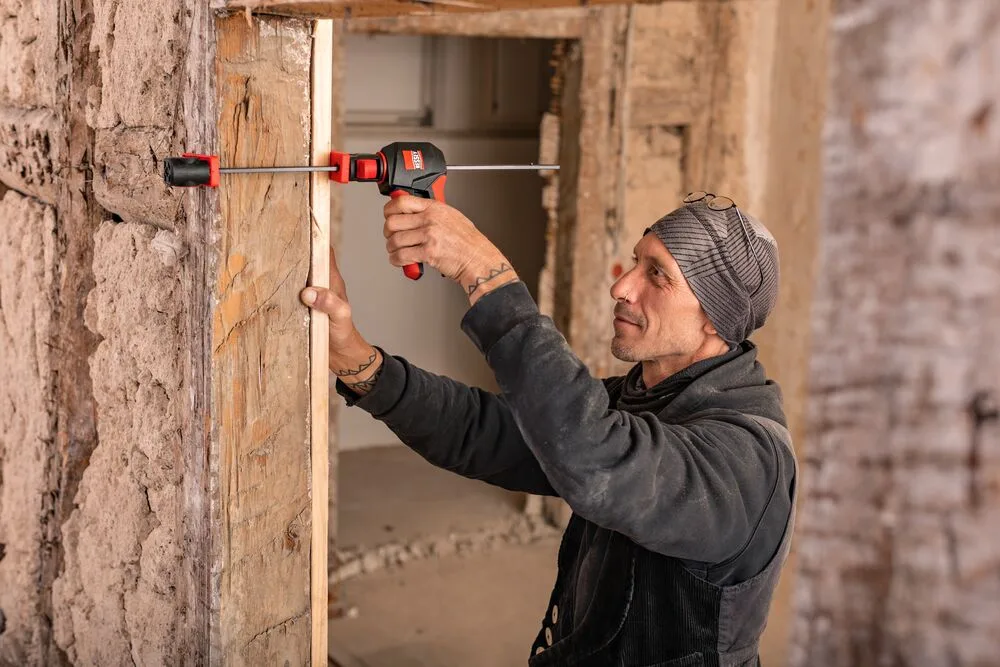

- Upnutí a rozpínání jednou rukou

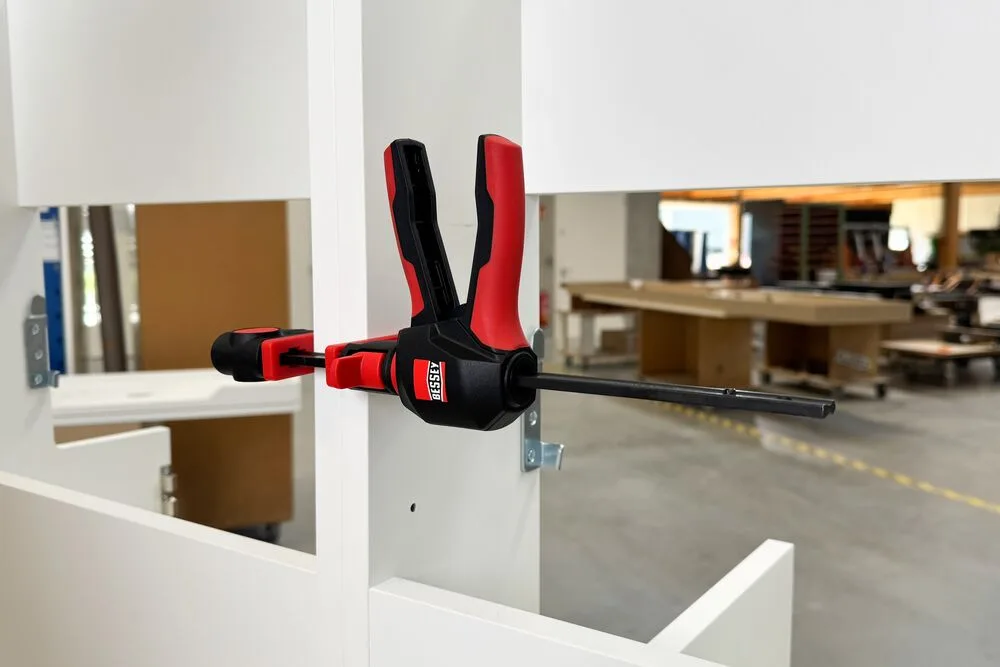

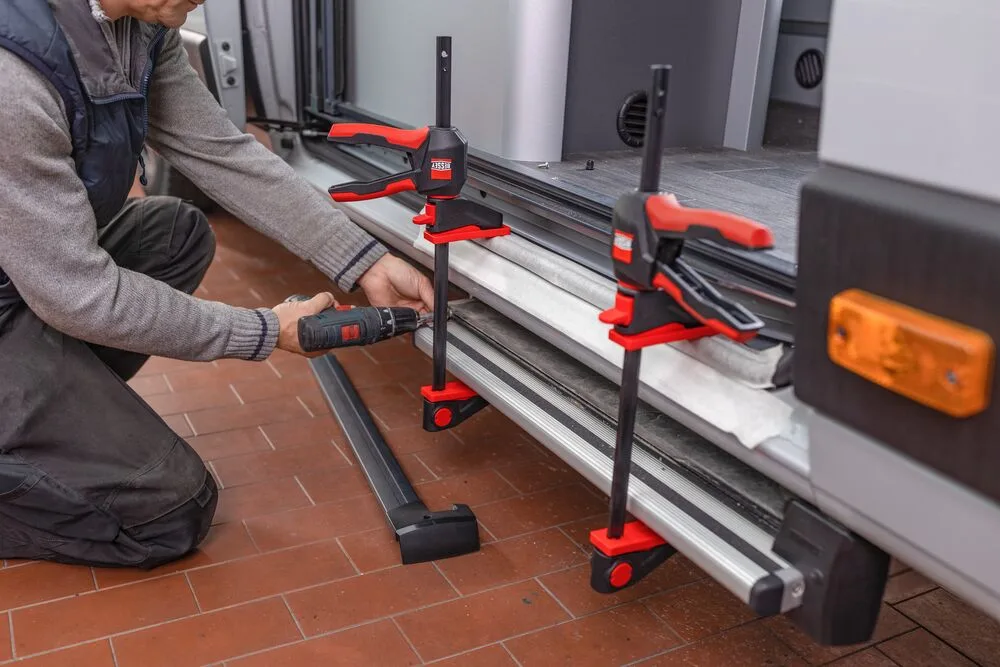

- Montáž

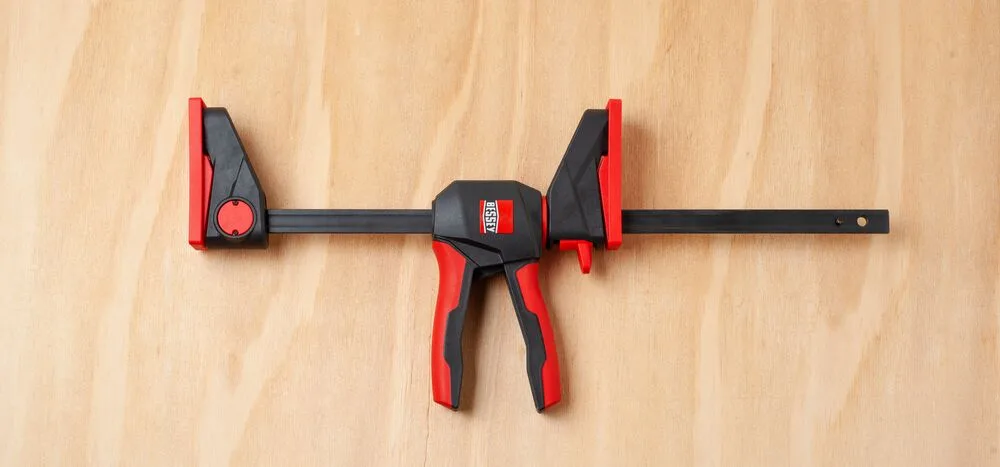

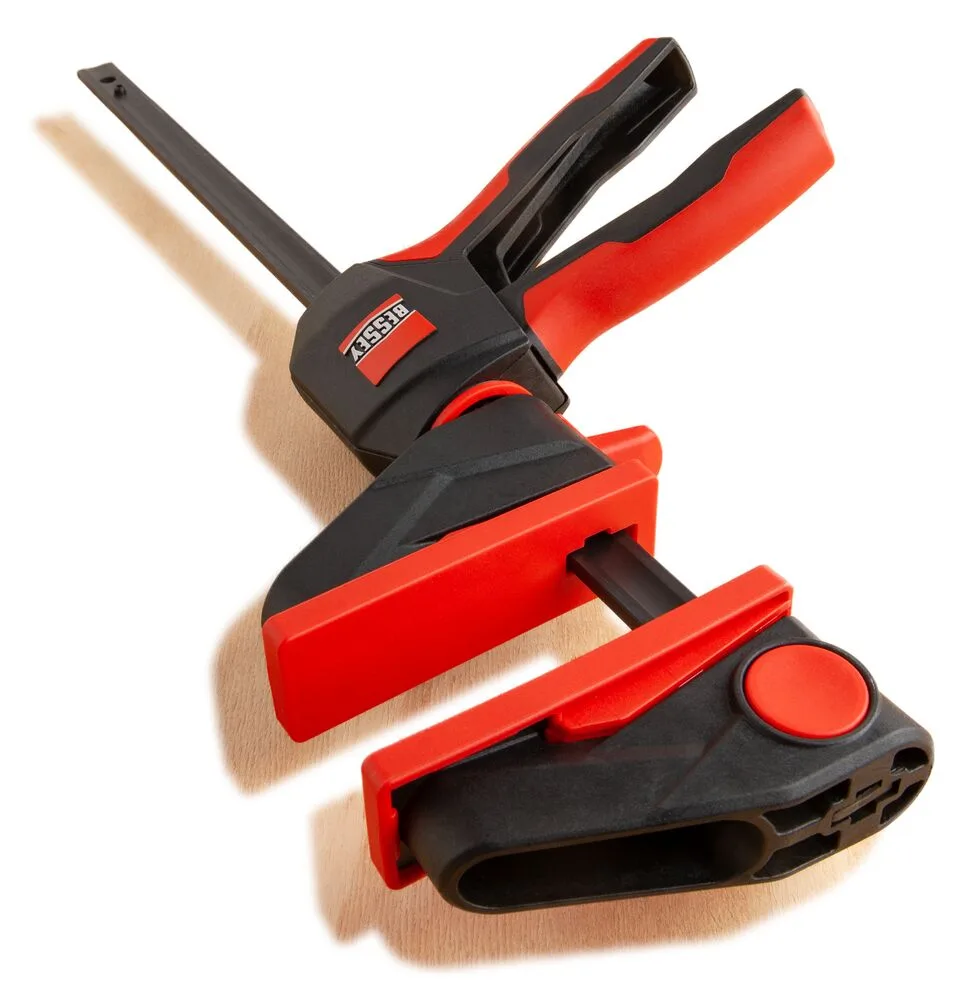

Materiál a provedení
Horní a spodní část z vyztuženého plastu PA6
Kolejnice z tvrzené oceli, leštěná
- Páka z vyztuženého PA6 plastu
- Ochranné krytky z plastu
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- EZ360
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant

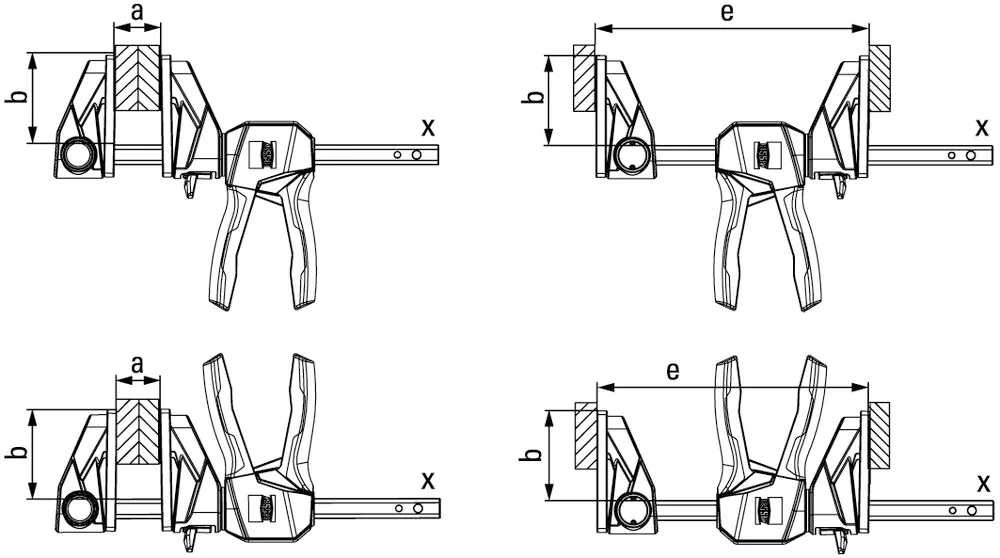

| Kód | Rozpětí (mm) | Vyložení (mm) | Rozpěrná šířka (mm) | Upínací síla (N) | Vodicí profilovaná tyč (mm) | Obsah | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|
| EZ360S-11SET | 110 | 40 | 104–208 | 400 | 7x2,5 | 2 x EZ360S-11 | 0,23 |
| EZ360M-15 | 150 | 60 | 154–302 | 750 | 14x5 | - | 0,39 |
| EZ360M-30 | 300 | 60 | 154–454 | 750 | 14x5 | - | 0,48 |
| EZ360-15 | 150 | 80 | 195–315 | 1400 | 18x5 | - | 0,79 |
| EZ360-30 | 300 | 80 | 195–465 | 1400 | 18x5 | - | 0,87 |
| EZ360-45 | 450 | 80 | 195–615 | 1400 | 18x5 | - | 1,005 |
| EZ360-60 | 600 | 80 | 195–765 | 1400 | 18x5 | - | 1,095 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
