Kovový úhlový upínák Kovový úhlový upínák WSM
Automatické přizpůsobní obrobkům různých rozměrů | Stabilní čelisti a těleso z kvalitní litiny | Vřeteno potažené mědí omezuje ulpívání rozstřiku při svařování | Přesný úhel 90°
- Vhodné pro
- Kov
Výhody produktu
- Automatické přizpůsobní obrobkům různých rozměrů
- Stabilní čelisti a těleso z kvalitní litiny
- Vřeteno potažené mědí omezuje ulpívání rozstřiku při svařování
- Přesný úhel 90°
Popis produktu
Automatické přizpůsobení
Na vřeteni kloubově uložená přítlačná čelist umožňuje automatické sevření profilů různých rozměrů.

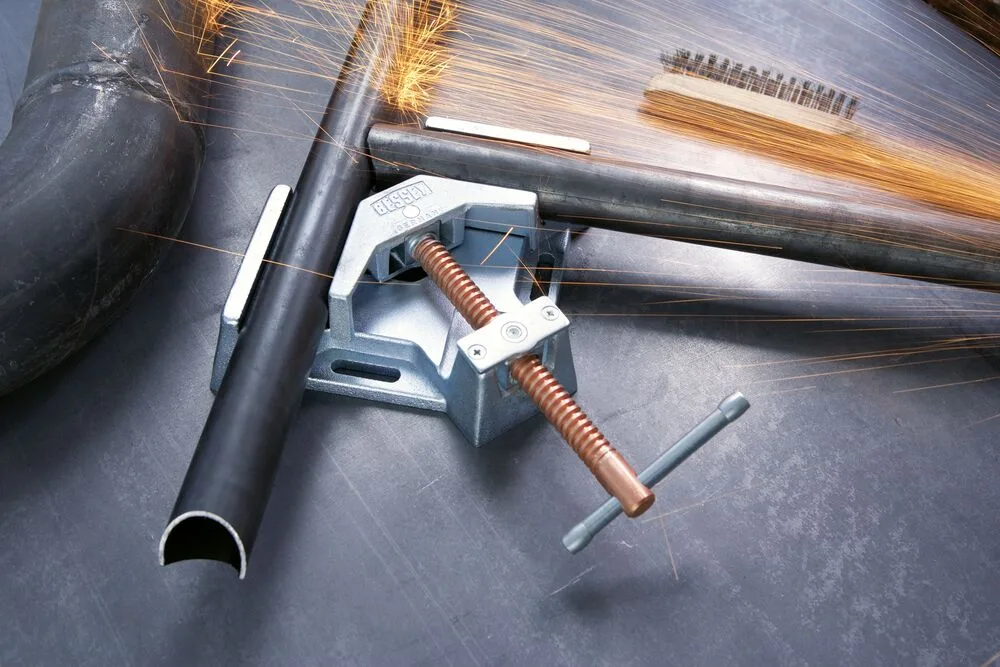

Otevřená pracovní zóna
Průchod umožňuje fixování T-přípojek a zajišťuje volný přístup k obrobku při svářečských a montážních pracích.

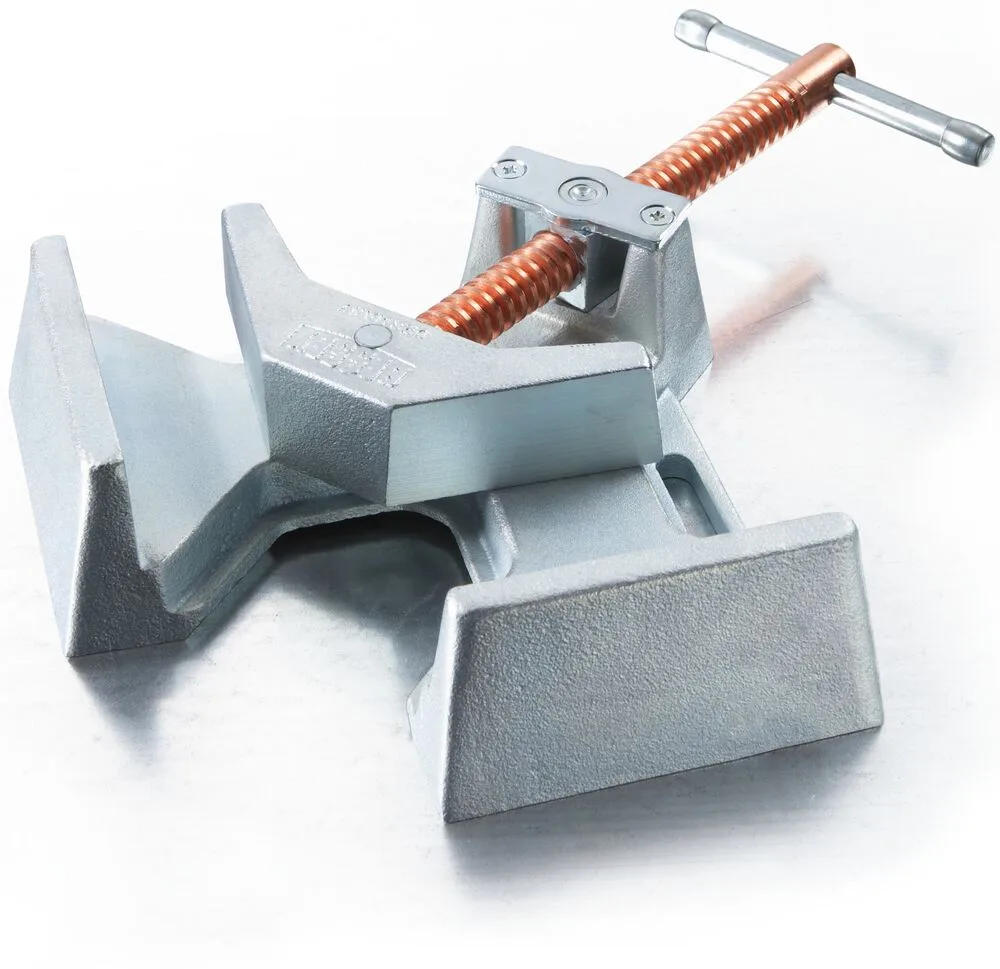

Stabilní základní těleso a upínací čelisti
Stabilní základní těleso a upínací čelisti jsou vyrobeny z kvalitní litiny a jsou určeny pro upínání velkou silou. Jsou pozinkované a tudíž chráněné proti korozi. Čelisti jsou obrobené pro přesné pravoúhlé upínání.

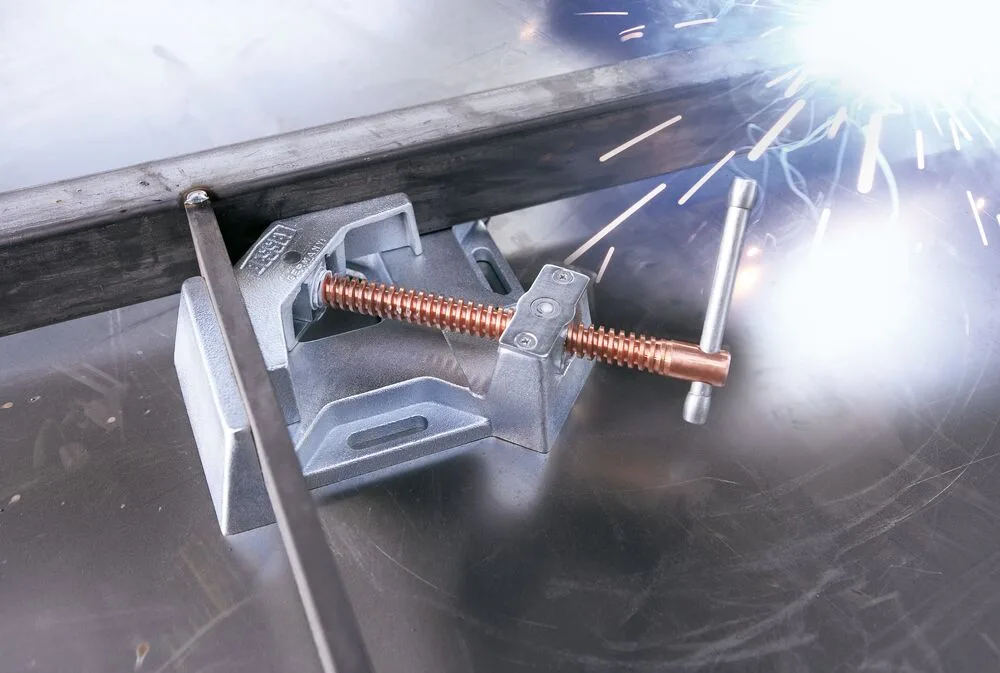

Poměděné vřeteno
Vřeteno s trapézovým závitem je poměděné, což zabraňuje tomu, aby na něm ulpívaly kovové kuličky vznikajíci při svařovní.
Použití

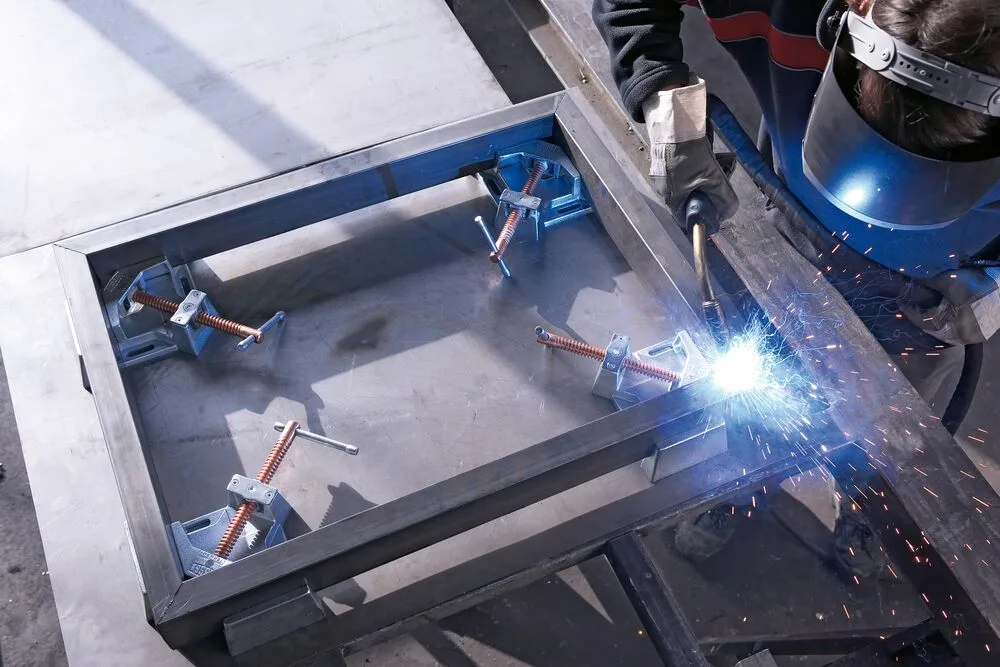

Kovovýroba
Zámečnické práce
- K upínání úhlů a pokosů
Materiál a provedení
Základní těleso z lité oceli, pozinkované
Vřeteno s trapézovým závitem z válcované oceli, měděné
- Uzávěr z oceli, pozinkovaný
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- WSM
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant

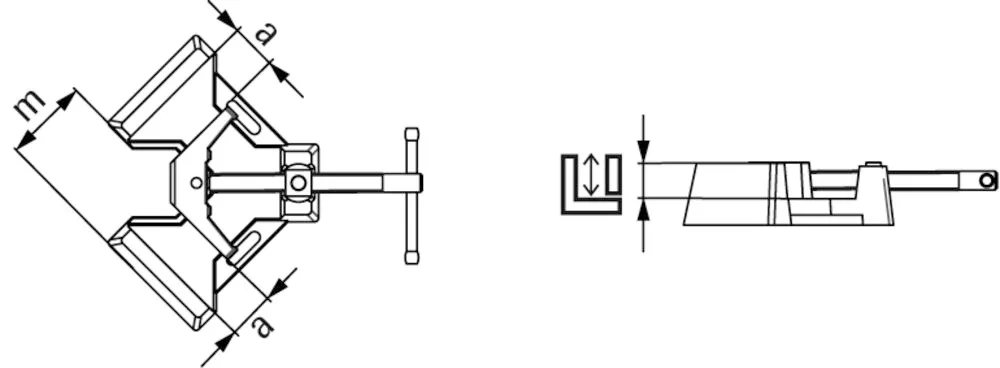

| Kód | Rozpětí (mm) | Průchod max. (mm) | Šířka čelisti (mm) | Výška čelisti (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| WSM9 | 2x90 | 60 | 110 | 35 | 3,58 |
| WSM12 | 2x120 | 100 | 120 | 61 | 7,35 |
Údržba a bezpečnost
Údržba a péče
Odstraňte největší nečistoty.
Vřeteno pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
