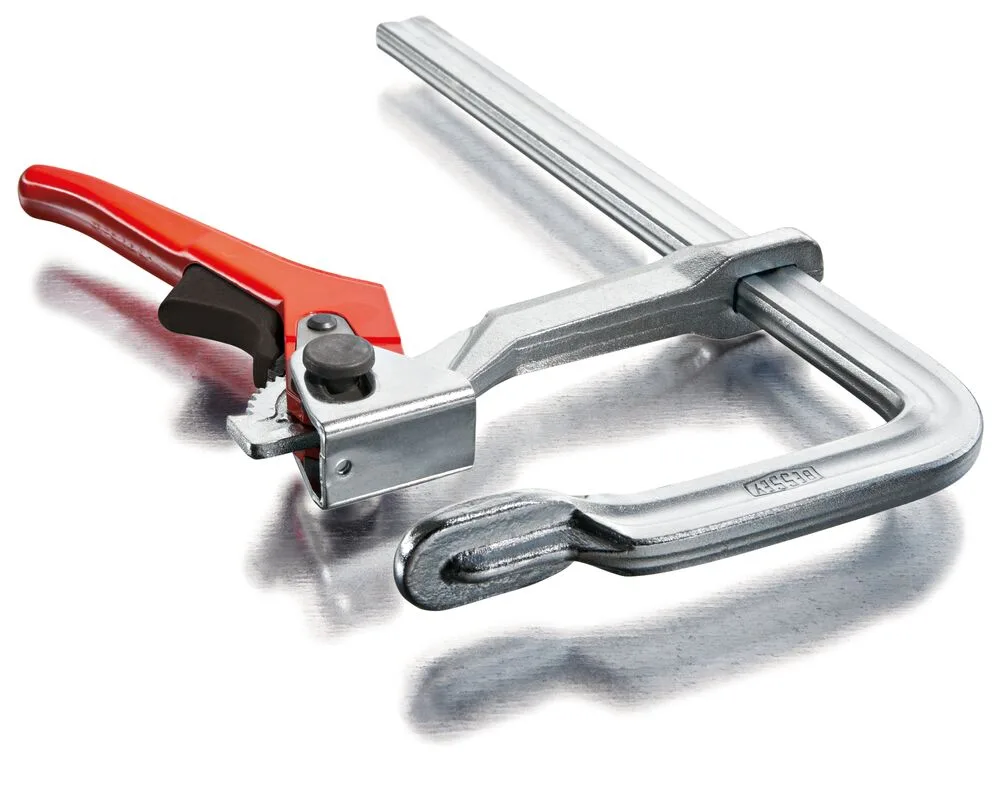

Pákové svěrky Páková svěrka classiX GSH
Rychlá manipulace – až 5x rychlejší než u běžné svěrky | Bezpečná – odolná vůči vibracím | Pevná – velká upínací síla | Uvolňovací páčka s ochranou proti sklouznutí prstu | Upínací síla až 7 500 N
DřevoVýhody produktu
- Rychlá manipulace – až 5x rychlejší než u běžné svěrky
- Bezpečná – odolná vůči vibracím
- Pevná – velká upínací síla
- Uvolňovací páčka s ochranou proti sklouznutí prstu
Použití

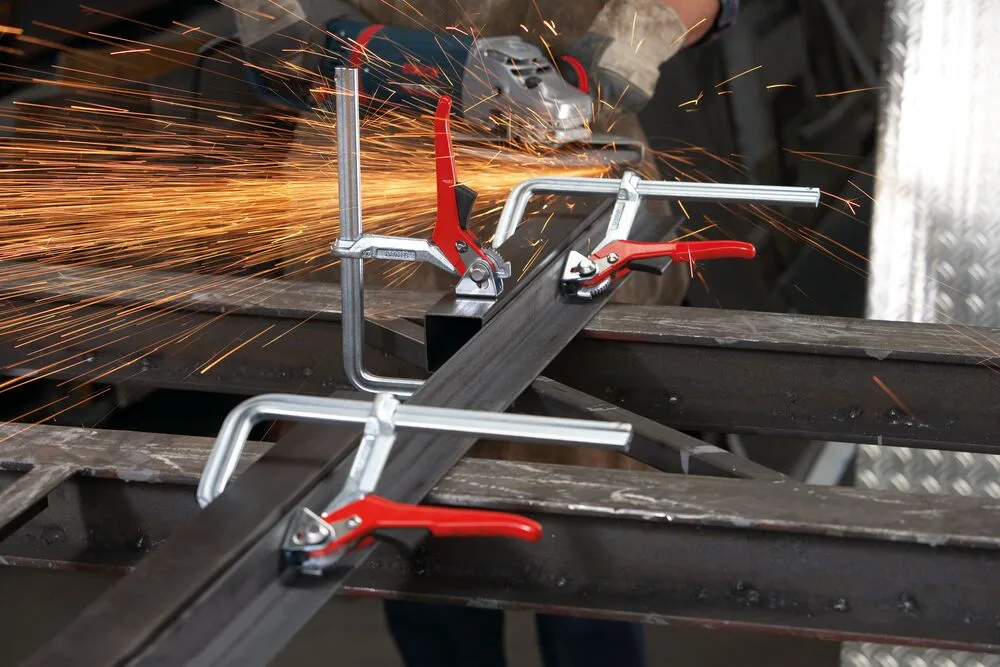

Kovovýroba

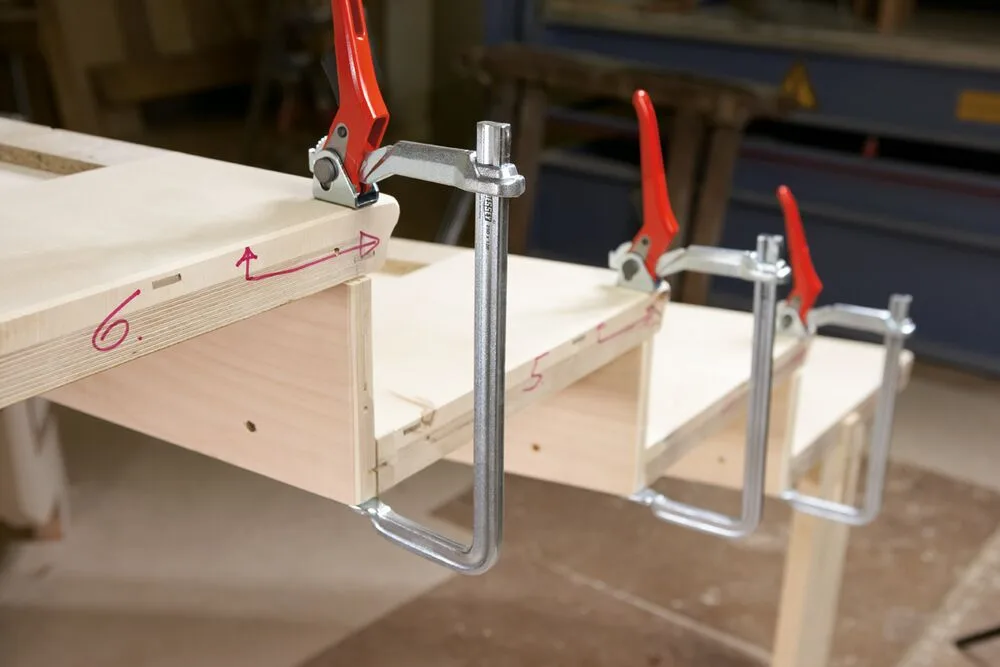

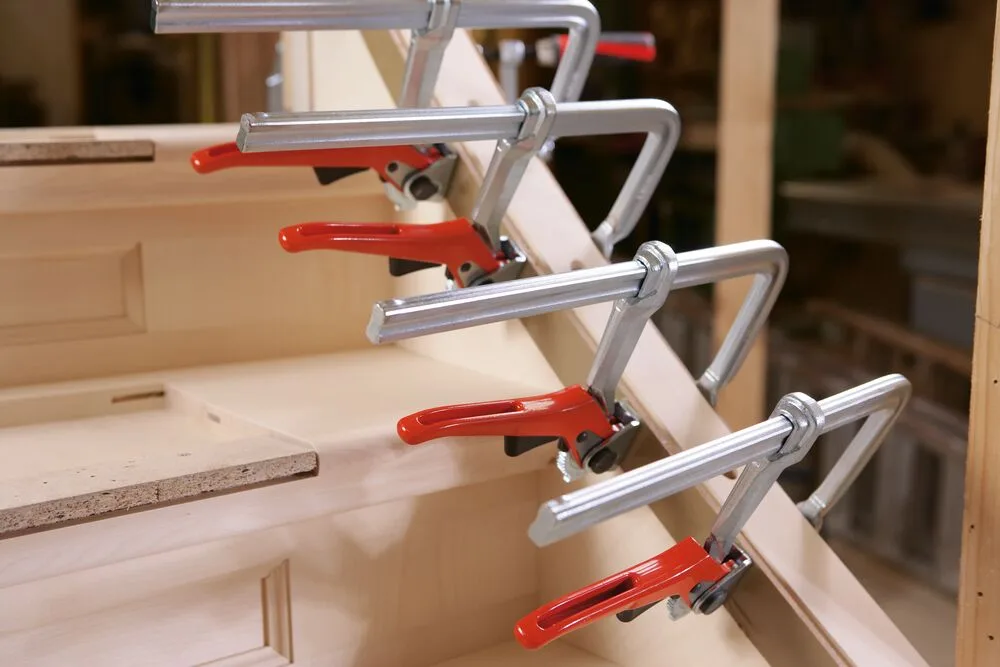

Truhlářské a nábytkářské práce
- Práce v interiéru
- DIY
- Zámečnické práce
- Upínání pákou - rychlé, bezpečné, silné
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Páka z tlakově litého zinku, práškově lakovaná
- Uvolňovací tlačítko z plastu
- Spojovací prvky z oceli, pozinkované nebo fosfátované
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- GSH
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| GSH12 | 120 | 60 | 13,5x6,5 | 0,494 |
| GSH16 | 160 | 80 | 16x7,5 | 0,635 |
| GSH20 | 200 | 100 | 19,5x9,5 | 1,08 |
| GSH25 | 250 | 120 | 22x10,5 | 1,438 |
| GSH30 | 300 | 140 | 25x12 | 2,223 |
| GSH40 | 400 | 120 | 25x12 | 2,405 |
| GSH50 | 500 | 120 | 25x12 | 2,585 |
| GSH60 | 600 | 120 | 25x12 | 2,79 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
- Západku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
