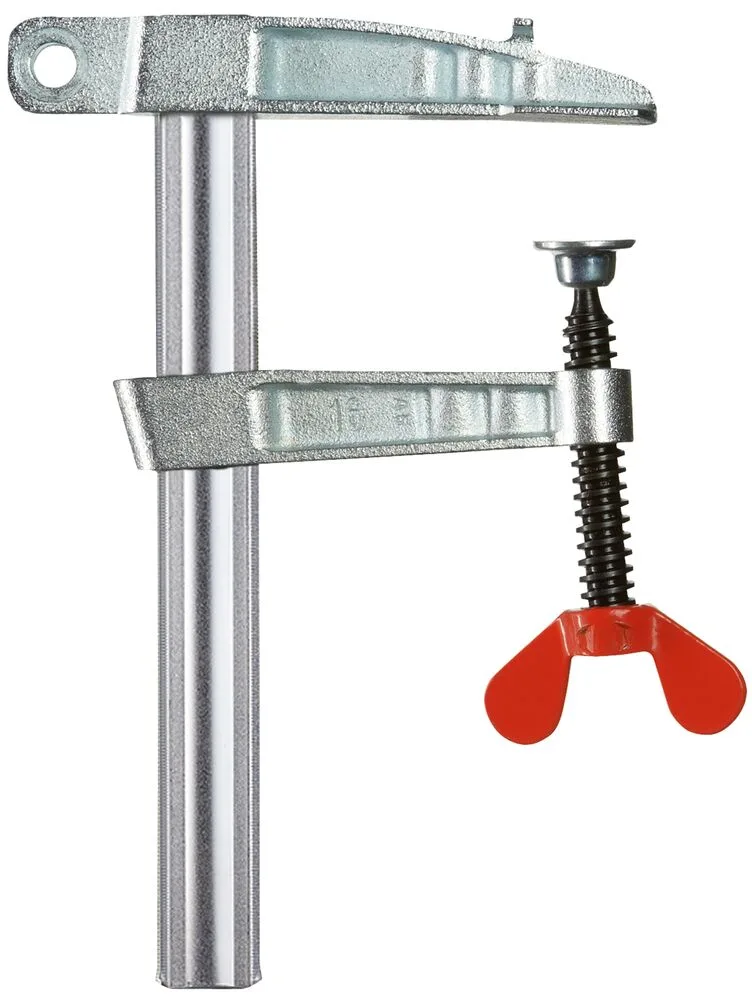

Pólové svářečské svěrky Pólová svářečská svěrka s křídlovým šroubem LP/TP
S rameney z temperované litiny | S křídlovým šroubem | Připojovací otvor v pevném rameni | TP‐...F‐RK: Odllehčení kabelu na konci vodící tyče / oko s vnitřním průměrem 30 mm
- Vhodné pro
- Kov
Výhody produktu
- S rameney z temperované litiny
- S křídlovým šroubem
- Připojovací otvor v pevném rameni

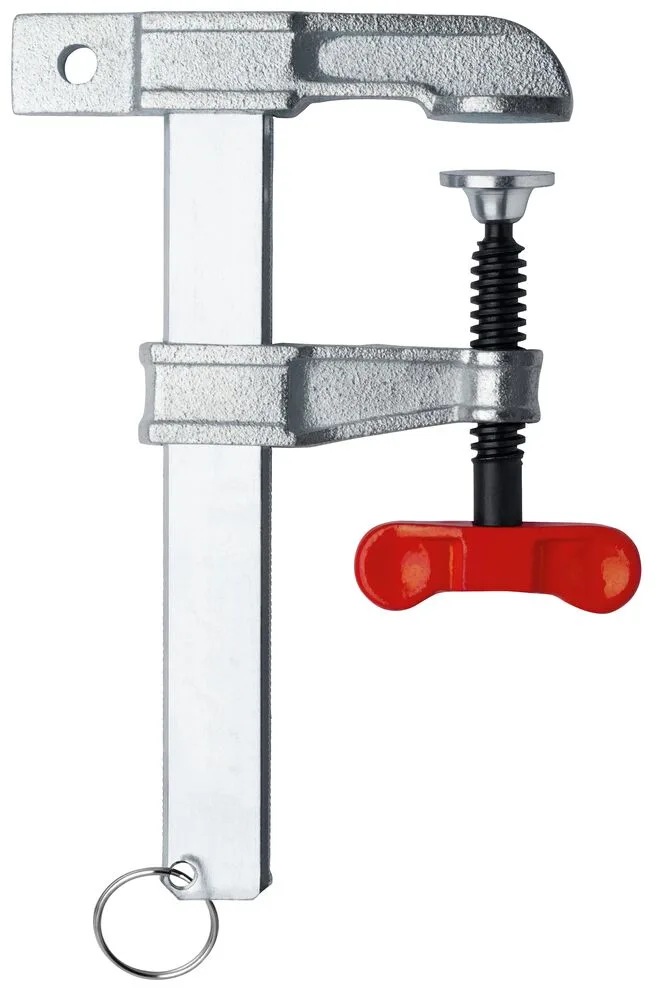

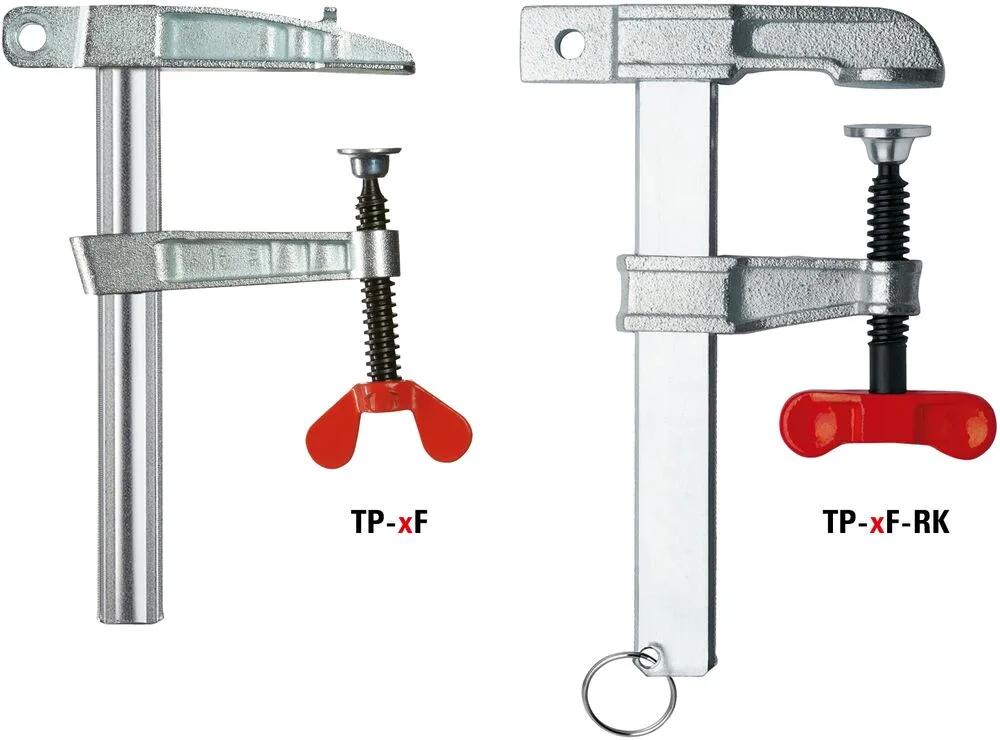

- TP‐...F‐RK: Odllehčení kabelu na konci vodící tyče / oko s vnitřním průměrem 30 mm
Použití
Kovovýroba
Zámečnické práce
- Karosářská výroba

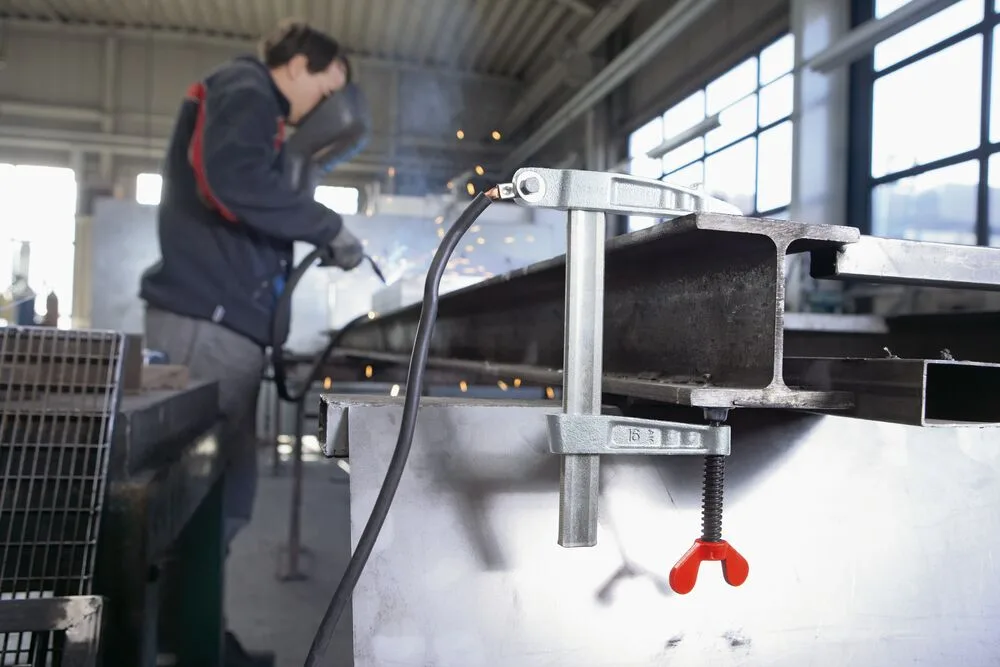

- Uzemněno pólovými svářečskými svěrkami
Materiál a provedení
Spodní část z tlakově litého zinku, pozinkovaná
Kolejnice s dutým profilem z oceli, tažená za studena, pozinkovaná
- Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
- Křídlová matice z oceli, práškově lakovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- LP-TP-Flügelschraube
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Ø otvoru (mm) | Síla proudu max. (A) | Hmotnost (kg) |
|---|---|---|---|---|---|---|
| LP-1F | 150 | 60 | 20x5 | 10,5 | 300 | 0,53 |
| TP-1F | 150 | 80 | 25x6 | 10,5 | 400 | 0,764 |
| TP-2F | 150 | 60 | 30x8 | 11 | 600 | 1,12 |
| TP-1F-RK | 150 | 80 | 25x6 | 10,5 | 400 | 0,78 |
| TP-2F-RK | 150 | 60 | 30x8 | 11 | 600 | 1,12 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Vřeteno pravidelně čistěte a olejujte.
- Pokud spodní část sklouzne, otočte stavěcí šroub o další 1/4 otáčky (pouze TG, KRE, KREV).
- Přítlačnou desku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
