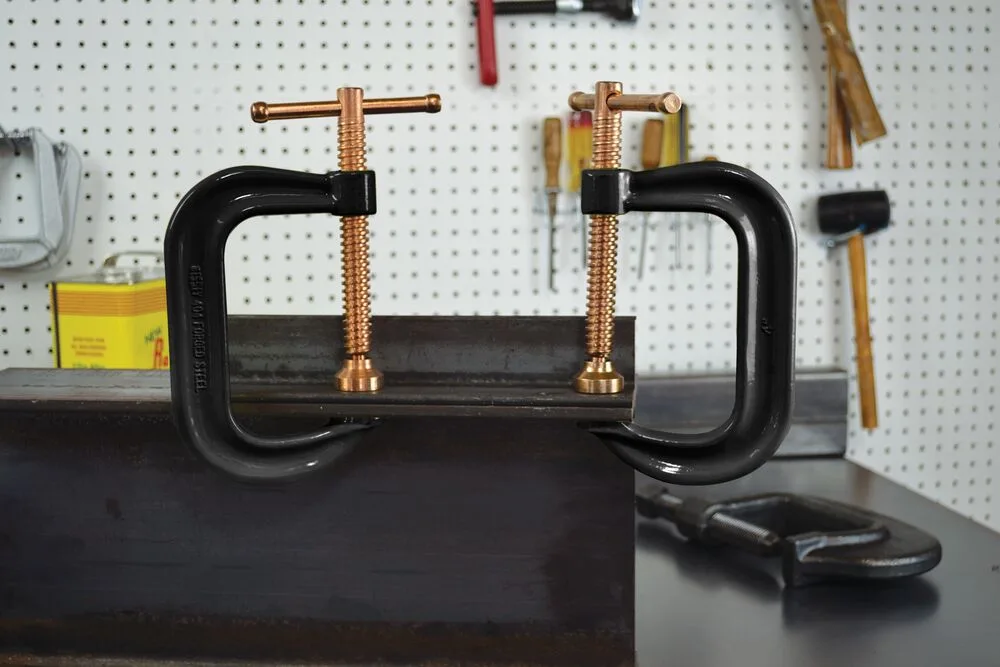

Šroubové C svěrky Šroubová C svěrka CDF-C
Upínací síla až 18 000 N | Kovaná v zápustce | Vřetena potažená mědí brání ulpívání rozstřiku při svařování
DřevoVýhody produktu
- Upínací síla až 18 000 N
- Kovaná v zápustce
- Vřetena potažená mědí brání ulpívání rozstřiku při svařování
Použití
Kovovýroba
Zámečnické práce
- Upínání základní formou pro šroubové svorky
Materiál a provedení
Rameno z tvrzené oceli, práškově lakované
Vřeteno s trapézovým závitem z válcované oceli, měděné
- Uzávěr z oceli, měděný
- Přítlačná deska z oceli, tažená za studena, měděná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- CDF-C
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Upínací síla (N) | Rozpětí (") | Vyložení (") | Hmotnost (kg) |
|---|---|---|---|---|---|---|
| CDF403C | 75 | 60 | 13000 | 3 | 2 3/8 | 0,85 |
| CDF404C | 105 | 85 | 16500 | 4 1/4 | 2 3/4 | 1,498 |
| CDF406C | 150 | 100 | 17000 | 6 | 3 5/8 | 2,32 |
| CDF408C | 205 | 125 | 17000 | 8 | 4 1/2 | 3,415 |
| CDF410C | 50-245 | 150 | 18000 | 2-10 | 5 3/8 | 5,3 |
Údržba a bezpečnost
Údržba a péče
Odstraňte největší nečistoty.
Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
