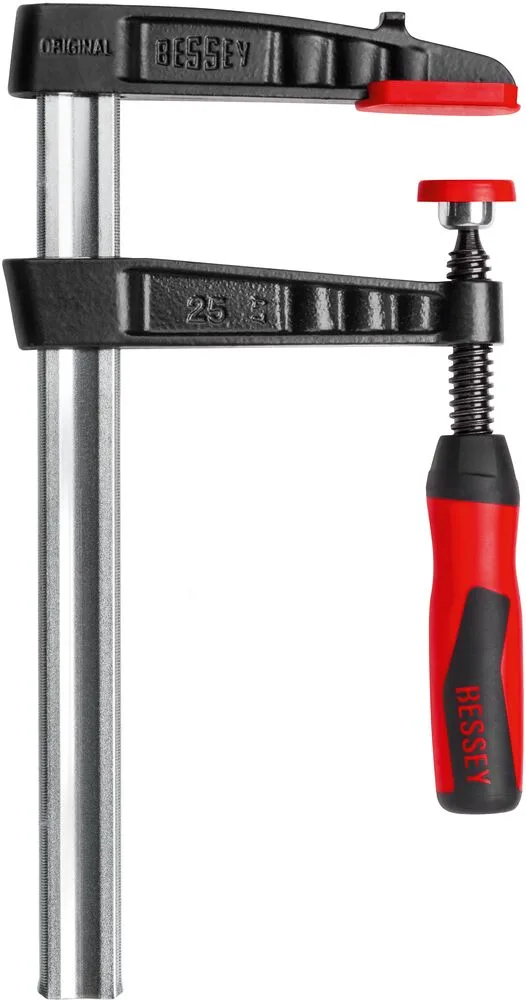

Šroubové svěrky z temperované litiny Šroubová svěrka z temperované litiny se 2K rukojeť TG-2K
Upínací síla až 6 000 N | Kvalitní dvoukomponentní plastová rukojeť | Přítlačné destičky lze vyměnit bez použití nářadí (od vyložení 80 mm) | S ochrannými krytkami na upínacích plochách | Stabilní profilovaná tyč s rýhováním | Pojistka BESSEY proti uvolnění (od vyložení 80 mm)
- Vhodné pro
Dřevo
Výhody produktu
- Upínací síla až 6 000 N
- Kvalitní dvoukomponentní plastová rukojeť
- Přítlačné destičky lze vyměnit bez použití nářadí (od vyložení 80 mm)
- S ochrannými krytkami na upínacích plochách
Popis produktu

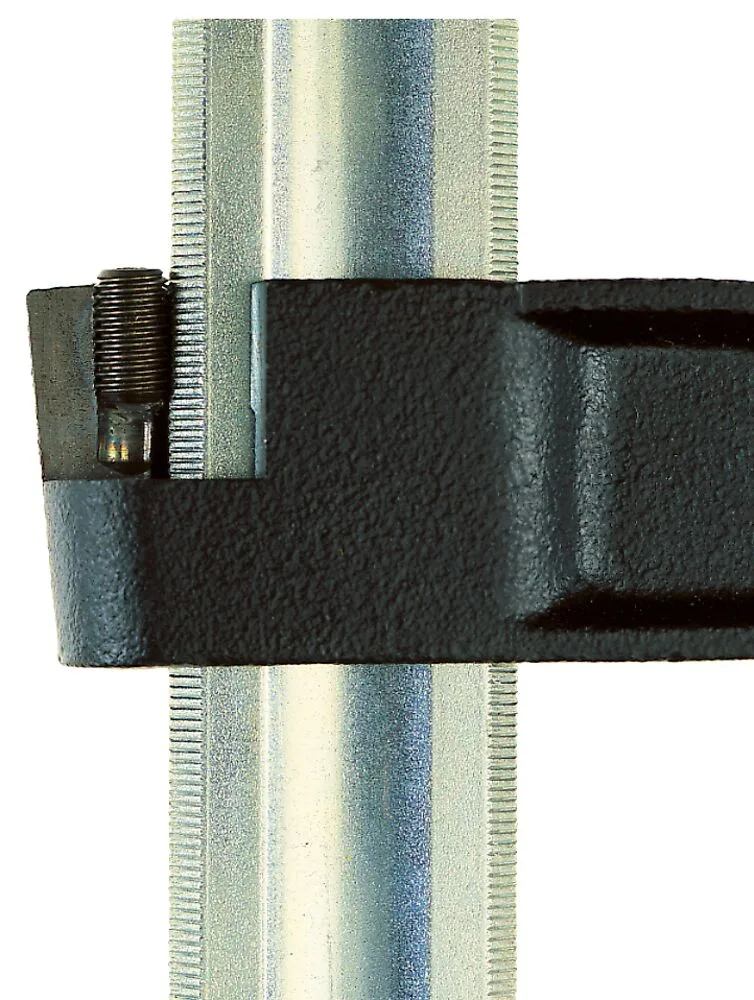

Vestavěná pojistka BESSEY proti uvolnění
Maximální stabilita sevření je zajištěna originální pojistkou BESSEY proti uvolnění. Závitový kolík umístěný v kluzném rameni zapadá při stažení svěrky do drážek ve vodicí tyči. Tím se účinně zabrání uvolnění nebo sklouznutí sevřené svěrky.

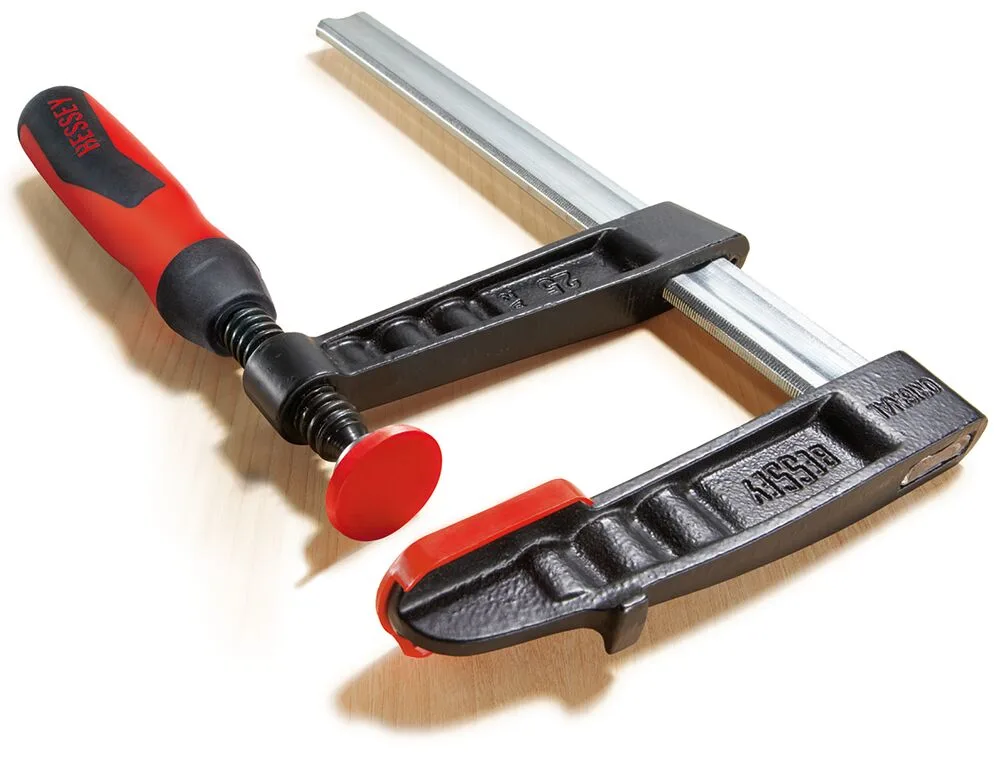

Zesílená ramena z temperované litiny
Jak horní, tak i dolní rameno je vyrobeno z vysoce kvalitní temperované litiny. Vrstva práškové barvy chrání před korozí a charakteristický zvlněný profil ramene působí jako účinné zesílení proti torzním silám.
Kvalitní profilovaná vodící tyč
Profilovaná vodící tyč BESSEY z vlastní tažírny je optimalizována pro svěrky. Šestinásobné rýhování pak brání sesmeknutí svěrky.
Výměnná přítlačná destička

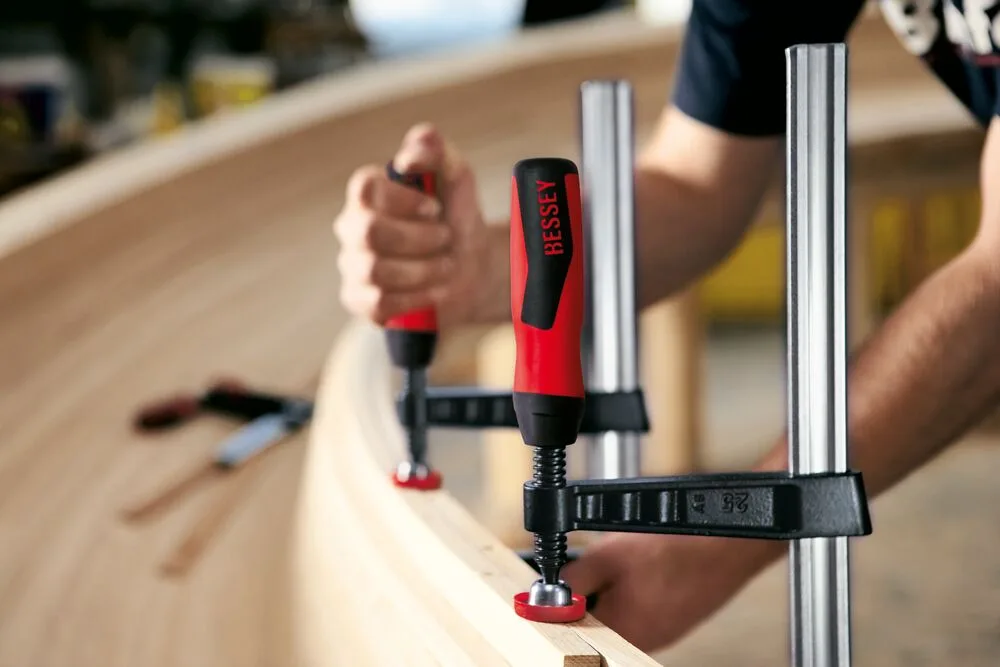

Přítlačnou destičku vřetene, lze velmi snadno, rychle a hlavně bez dalšího nářadí vyměňovat. To přináší ještě více pracovního komfortu.
Použití

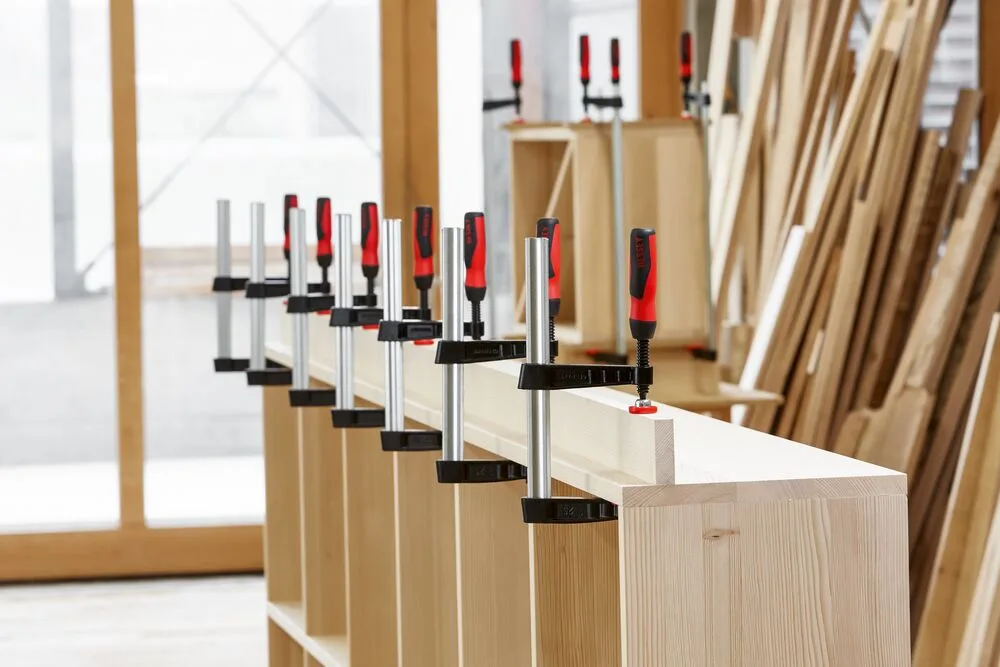

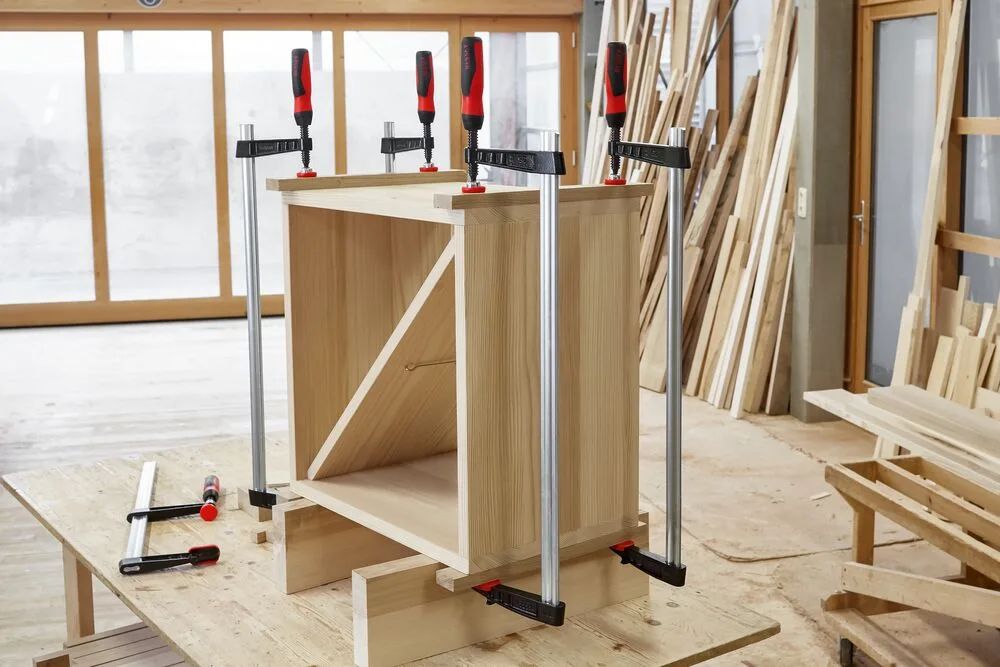

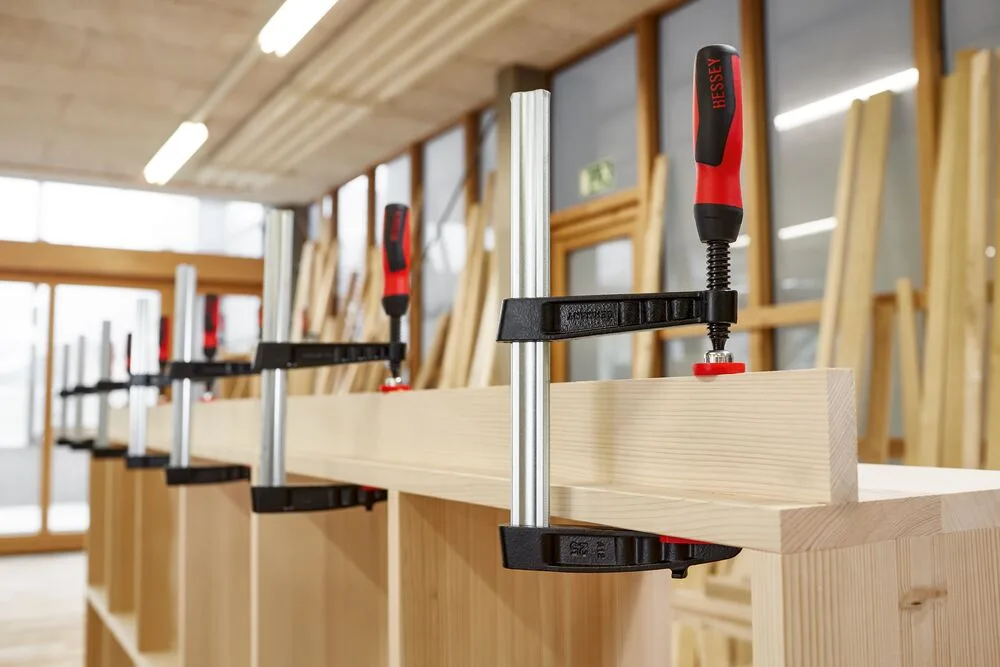

Truhlářské a nábytkářské práce
Tesařství a práce se dřevem
- Vybavení kuchyně a obchodu
- Výroba surovin
- Práce v interiéru
- DIY
- Silné a pevné upínání
Materiál a provedení
Horní a spodní část z vyztužené kujné litiny, práškově lakovaná
Kolejnice s dutým profilem z oceli, tažená za studena, pozinkovaná
- Rukojeť z dvousložkového plastu
- Ochranné krytky z plastu
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TG-2K
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| TG10-2K | 100 | 50 | 15x5 | 0,26 |
| TG12-2K | 120 | 60 | 20x5 | 0,423 |
| TG16-2K | 160 | 80 | 25x6 | 0,655 |
| TG20B8-2K | 200 | 80 | 25x6 | 0,77 |
| TG25B8-2K | 250 | 80 | 25x6 | 0,82 |
| TG30B8-2K | 300 | 80 | 25x6 | 0,87 |
| TG40B8-2K | 400 | 80 | 25x6 | 0,97 |
| TG20-2K | 200 | 100 | 27x7 | 1,055 |
| TG25S10-2K | 250 | 100 | 27x7 | 1,145 |
| TG30S10-2K | 300 | 100 | 27x7 | 1,18 |
| TG40S10-2K | 400 | 100 | 27x7 | 1,33 |
| TG50S10-2K | 500 | 100 | 27x7 | 1,46 |
| TG25-2K | 250 | 120 | 29x9 | 1,535 |
| TG30S12-2K | 300 | 120 | 29x9 | 1,625 |
| TG40S12-2K | 400 | 120 | 29x9 | 1,78 |
| TG50S12-2K | 500 | 120 | 29x9 | 1,98 |
| TG60S12-2K | 600 | 120 | 29x9 | 2,13 |
| TG80S12-2K | 800 | 120 | 29x9 | 2,46 |
| TG100S12-2K | 1000 | 120 | 29x9 | 2,825 |
| TG30-2K | 300 | 140 | 32x10 | 2,195 |
| TG40S14-2K | 400 | 140 | 32x10 | 2,405 |
| TG50S14-2K | 500 | 140 | 32x10 | 2,615 |
| TG60S14-2K | 600 | 140 | 32x10 | 2,845 |
| TG80S14-2K | 800 | 140 | 32x10 | 3,29 |
| TG100S14-2K | 1000 | 140 | 32x10 | 3,705 |
| TG40-2K | 400 | 175 | 32x10 | 2,7 |
| TG50S17-2K | 500 | 175 | 32x10 | 2,9 |
| TG60S17-2K | 600 | 175 | 32x10 | 3,16 |
| TG80S17-2K | 800 | 175 | 32x10 | 3,5 |
| TG100S17-2K | 1000 | 175 | 32x10 | 4 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
