Lehké svěrky Šroubová svěrka z tlakové litiny LM
Upínací síla až 1 500 N | Horní a dolní díl ze zinkové tlakové litiny odolné proti lomu v černé povrchové úpravě | S ochrannými krytkami | Malá a dobře ovladatelná | Lehká
- Vhodné pro
- Citlivé materiály
Dřevo Plasty
Výhody produktu
- Upínací síla až 1 500 N
- Horní a dolní díl ze zinkové tlakové litiny odolné proti lomu v černé povrchové úpravě
- S ochrannými krytkami
- Malá a dobře ovladatelná
Použití

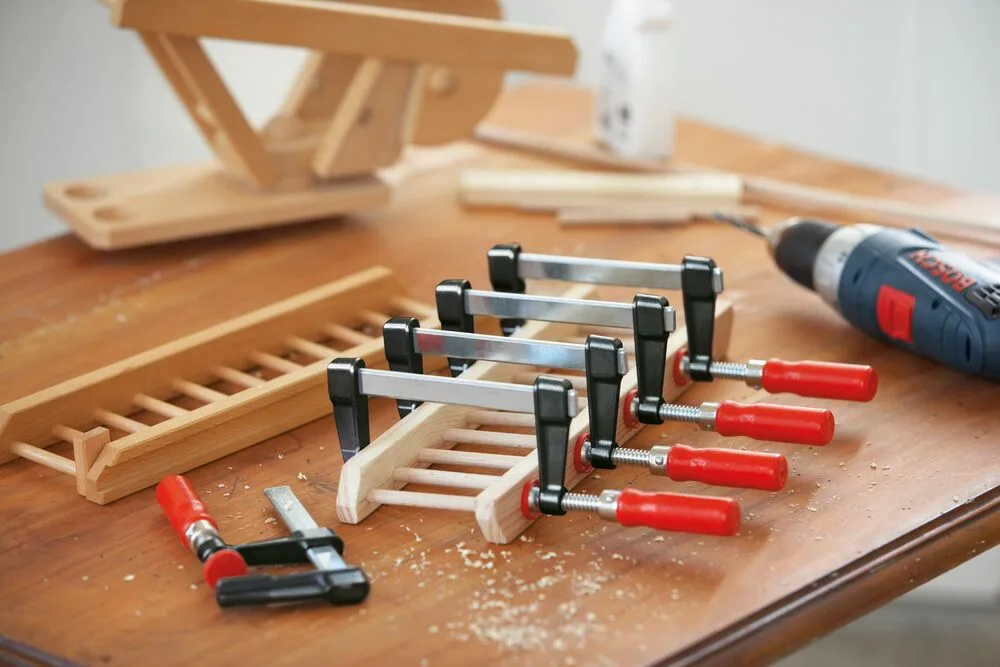

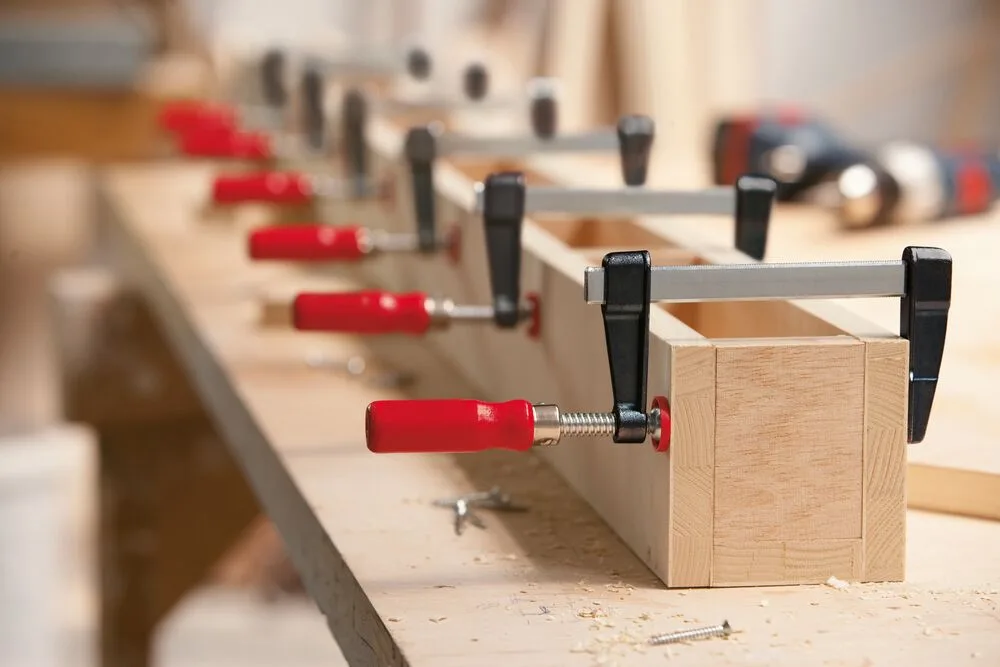

Truhlářské a nábytkářské práce
Vybavení kuchyně a obchodu
- Práce v interiéru
- DIY
- Rychlé a jemné upnutí
Materiál a provedení
Horní a spodní část z tlakově litého zinku, práškově lakovaná
Kolejnice s plným profilem z oceli, tažená za studena, pozinkovaná
- Vřeteno s trapézovým závitem z válcované oceli, pozinkované
- Rukojeť ze dřeva, vodní lak
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
- Ochranné krytky z plastu
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- LM
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| LM10/5 | 100 | 50 | 15x5 | 0,24 |
| LM15/5 | 150 | 50 | 15x5 | 0,27 |
| LM20/5 | 200 | 50 | 15x5 | 0,296 |
| LM25/5 | 250 | 50 | 15x5 | 0,323 |
| LM30/5 | 300 | 50 | 15x5 | 0,348 |
| LM15/8 | 150 | 80 | 20x5 | 0,51 |
| LM20/8 | 200 | 80 | 20x5 | 0,55 |
| LM25/8 | 250 | 80 | 20x5 | 0,595 |
| LM30/8 | 300 | 80 | 20x5 | 0,635 |
| LM20/10 | 200 | 100 | 25x6 | 0,9 |
| LM25/10 | 250 | 100 | 25x6 | 0,95 |
| LM30/10 | 300 | 100 | 25x6 | 1,015 |
| LM40/10 | 400 | 100 | 25x6 | 1,1 |
| LM50/10 | 500 | 100 | 25x6 | 1,235 |
| LM60/10 | 600 | 100 | 25x6 | 1,3 |
| LM80/10 | 800 | 100 | 25x6 | 1,58 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
