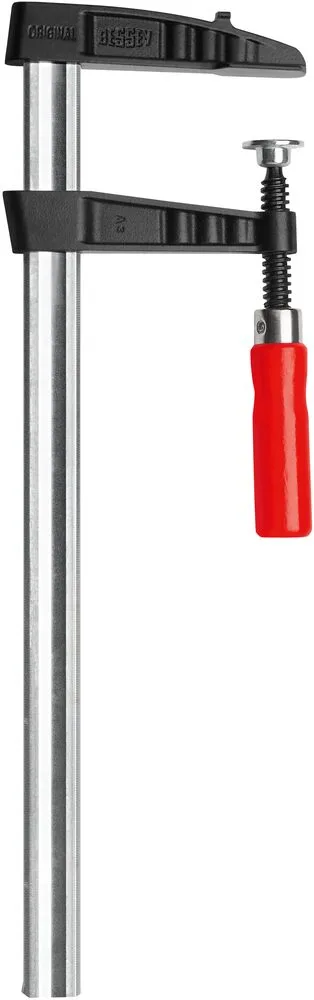

Šroubové svěrky z temperované litiny Šroubová ztužidlo z temperované litiny s dřevěnou rukojeť TGK

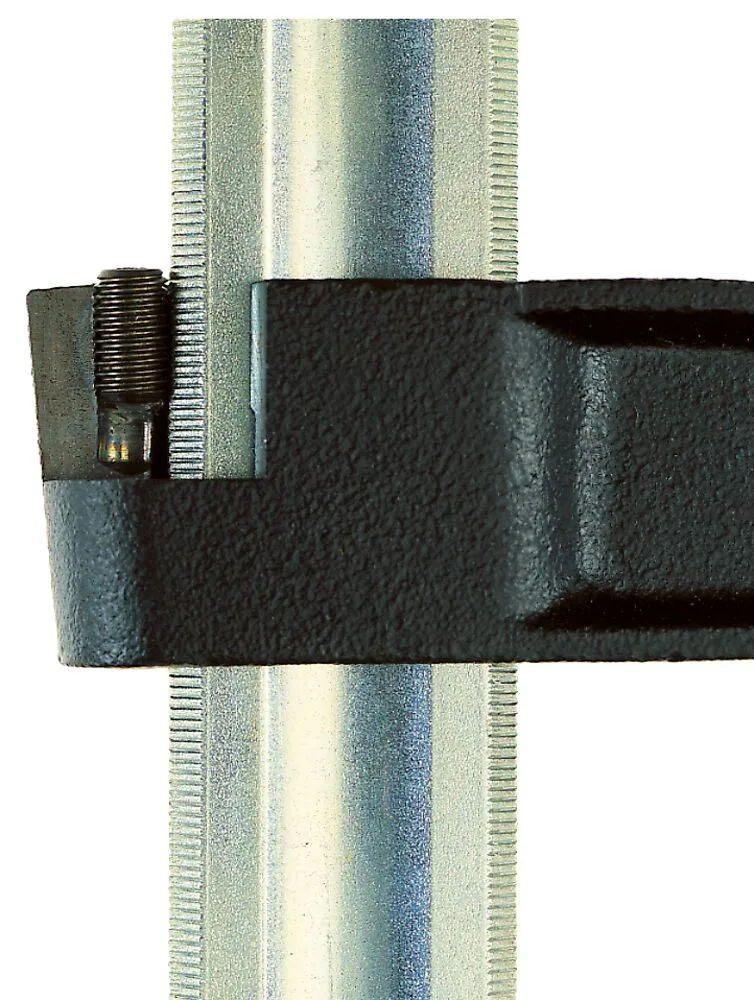

Upínací síla až 7 000 N | Zesílené provedení pro větší upínací sílu a větší rozpětí | Ergonomicky tvarovaná rukojeť | Přítlačné destičky lze vymenit bez použití náradí | Stabilní profilovaná tyč s rýhováním | Pojistka BESSEY proti uvolnění
- Vhodné pro
Dřevo
Výhody produktu
- Upínací síla až 7 000 N
- Zesílené provedení pro větší upínací sílu a větší rozpětí
- Ergonomicky tvarovaná rukojeť
- Přítlačné destičky lze vymenit bez použití náradí
Použití

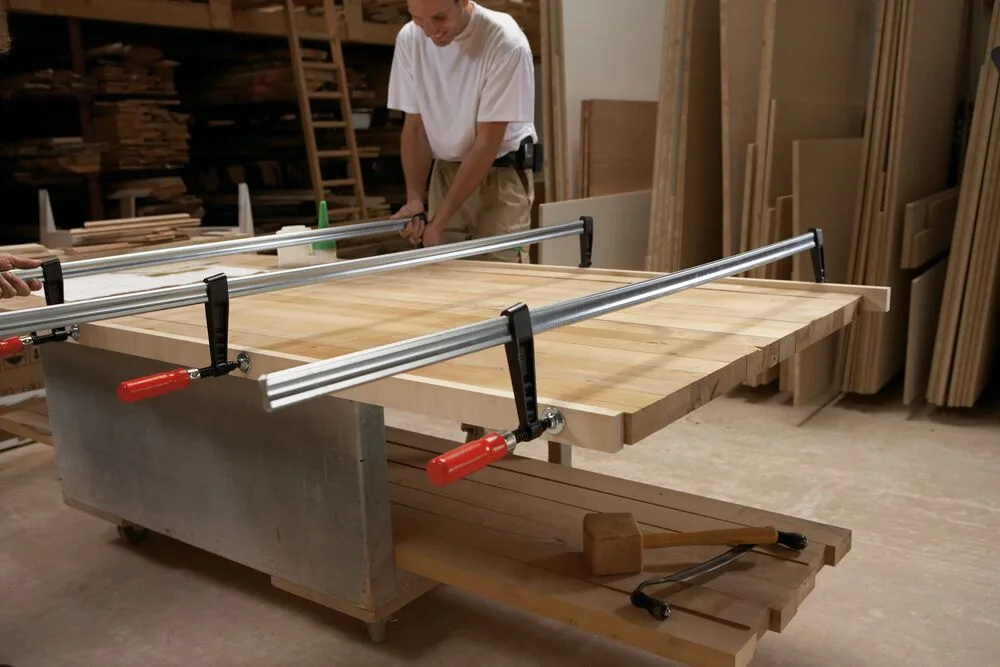

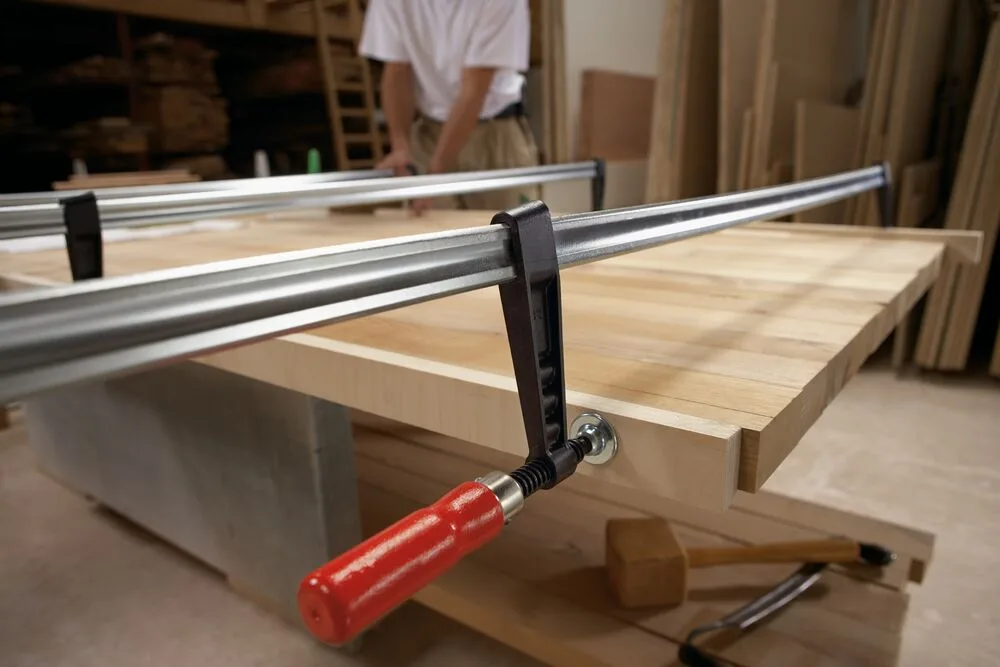

Truhlářské a nábytkářské práce
Tesařství a práce se dřevem
- Vybavení kuchyně a obchodu
- Výroba surovin
- Práce v interiéru
- Silné a pevné upínání
Materiál a provedení
Horní a spodní část z vyztužené kujné litiny, práškově lakovaná
Kolejnice s dutým profilem z oceli, tažená za studena, pozinkovaná
- Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Rukojeť ze dřeva, vodní lak
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TGK
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| TGK40 | 400 | 120 | 35x11 | 2,48 |
| TGK50 | 500 | 120 | 35x11 | 2,7 |
| TGK60 | 600 | 120 | 35x11 | 2,995 |
| TGK80 | 800 | 120 | 35x11 | 3,49 |
| TGK100 | 1000 | 120 | 35x11 | 4 |
| TGK125 | 1250 | 120 | 35x11 | 4,54 |
| TGK150 | 1500 | 120 | 35x11 | 5,23 |
| TGK200 | 2000 | 120 | 35x11 | 6,65 |
| TGK250 | 2500 | 120 | 35x11 | 7,8 |
| TGK300 | 3000 | 120 | 35x11 | 9,17 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Vřeteno pravidelně čistěte a olejujte.
- Pokud spodní část sklouzne, otočte stavěcí šroub o další 1/4 otáčky (pouze TG, KRE, KREV).
- Přítlačnou desku pravidelně čistěte a olejujte.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
