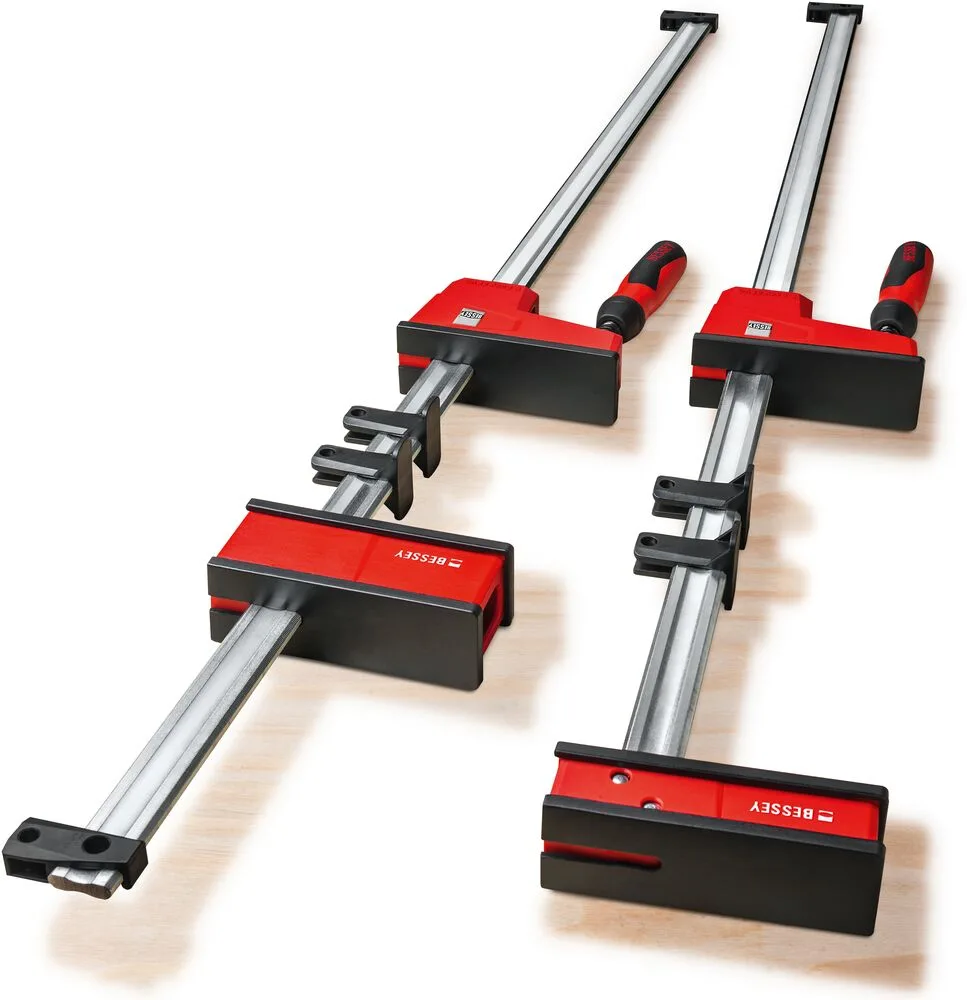

Korpusové svěrky a ploché upínky Svěrka na korpusy REVO KRE
Upínací síla až 8 000 N | Velmi velké, paralelní upínací plochy s třemi odnímatelnými ochrannými kryty | Kovem vyztužený plastový kryt a optimalizované kluzné rameno s dvojitou pojistkou proti proklouznutí pro vyšší výkon a bezpečnost: Nastavitelná upínací síla je zachována a v neupnutém stavu nemůže kluzné rameno neúmyslně sklouznout | K rozpírání lze přenastavit bez použití dalšího nářadí | Vysoce kvalitní rukojeť z dvoukomponentního plastu s vnitřním šestihranem k pohodlné aplikaci upínací síly (maximální kroutící moment 17 Nm)
DřevoVýhody produktu
- Upínací síla až 8 000 N
- Velmi velké, paralelní upínací plochy s třemi odnímatelnými ochrannými kryty
- Kovem vyztužený plastový kryt a optimalizované kluzné rameno s dvojitou pojistkou proti proklouznutí pro vyšší výkon a bezpečnost: Nastavitelná upínací síla je zachována a v neupnutém stavu nemůže kluzné rameno neúmyslně sklouznout
- K rozpírání lze přenastavit bez použití dalšího nářadí
Popis produktu
Precizní a šetrné

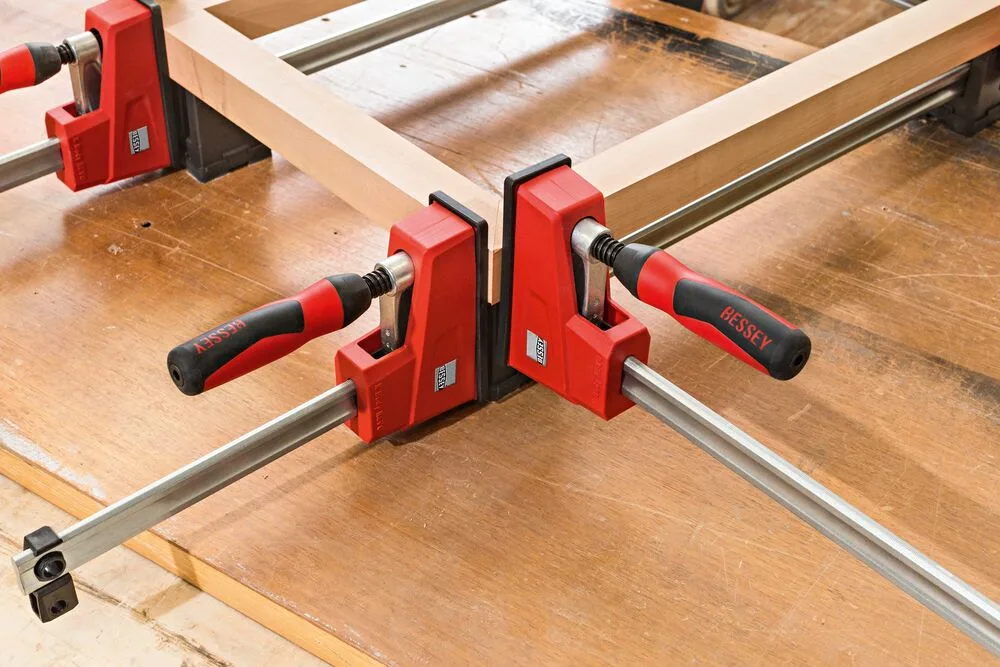

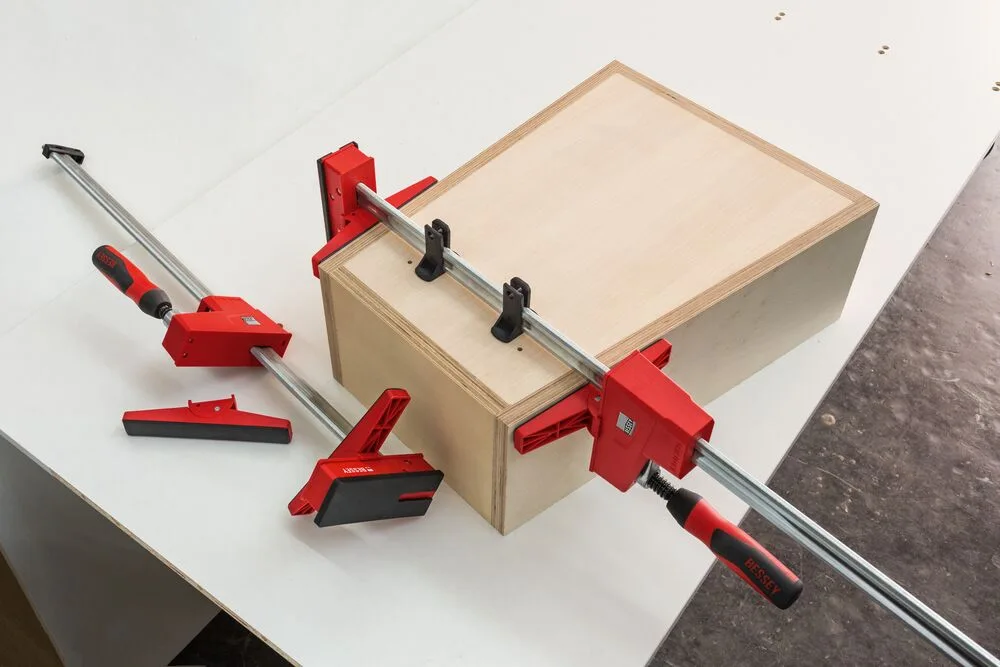

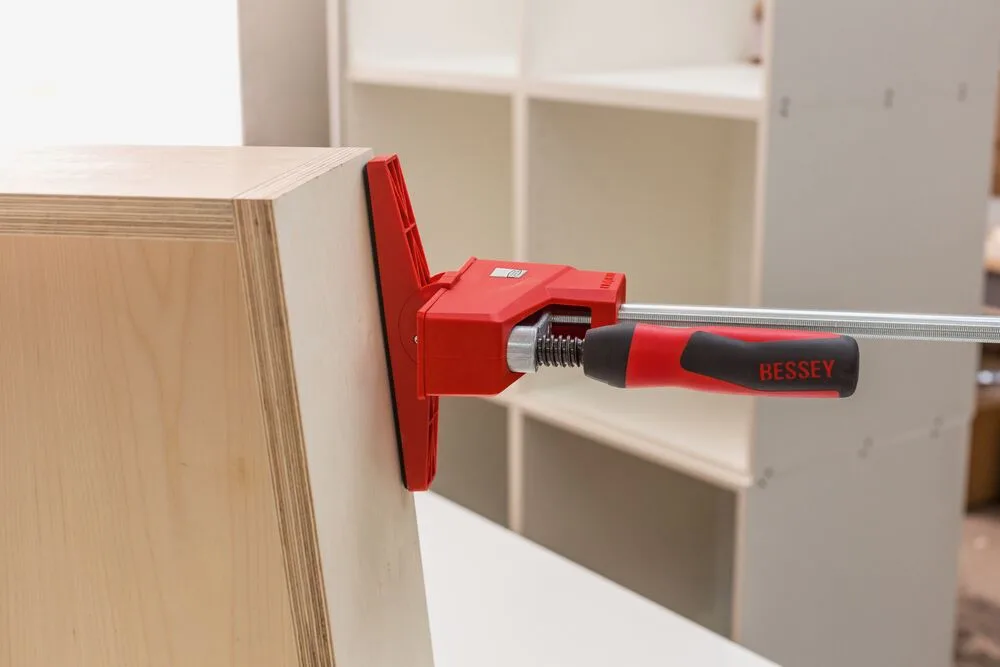

Obrobky s choulostivým povrchem lze upínat a rozpínat přesně paralelně – také za vodící tyčí a ze strany. Obzvláště rohy a odsazené hrany i ostré a oblé povrchy lze dokonale upnout:
- díky mimořádně velkým upínacím plochám, které jsou k vodící tyči připevněny pravoúhle

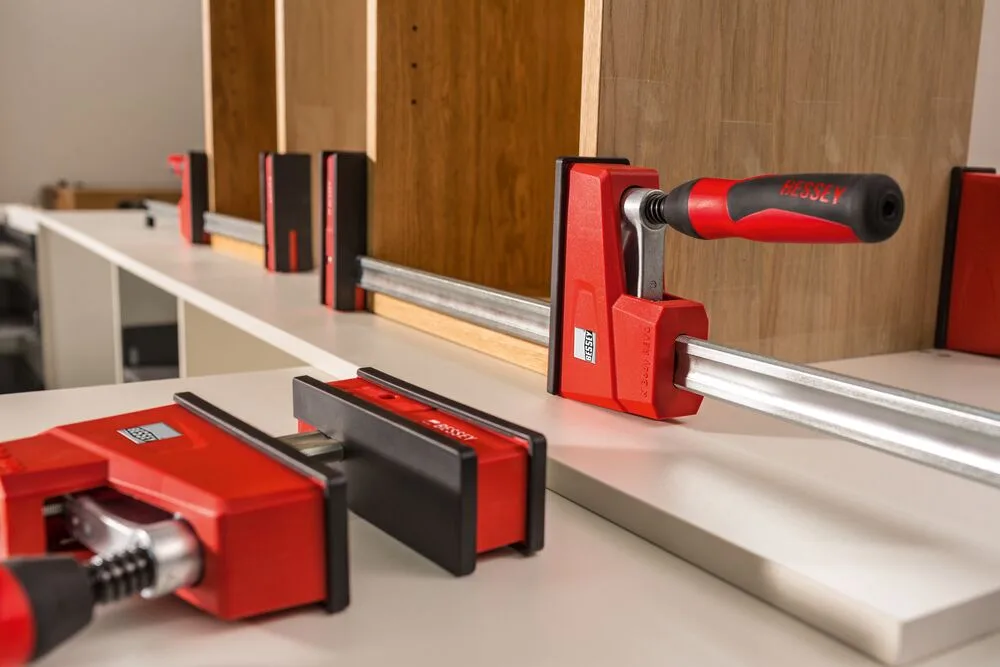

- díky třem odnímatelným ochranným krytům, které odpuzují lepidlo a jsou odolné vůči laku a rozpouštědlům tuků

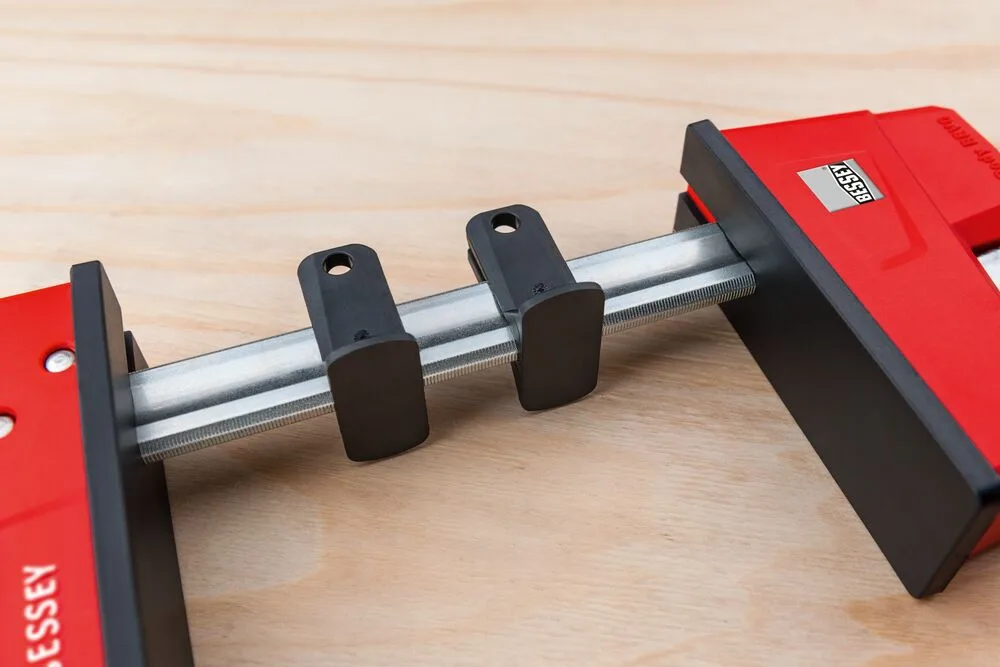

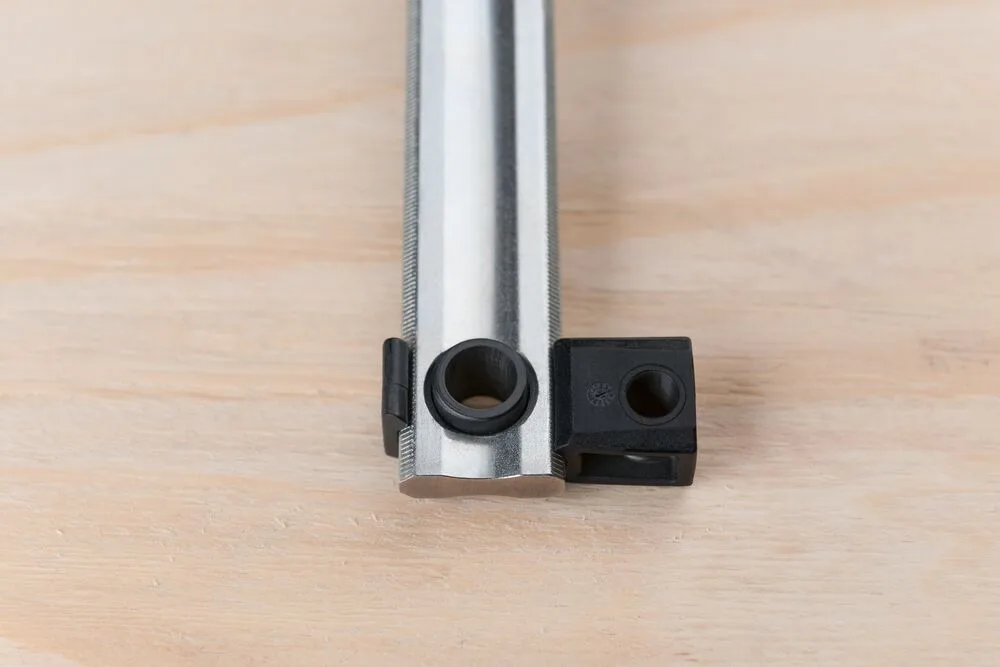

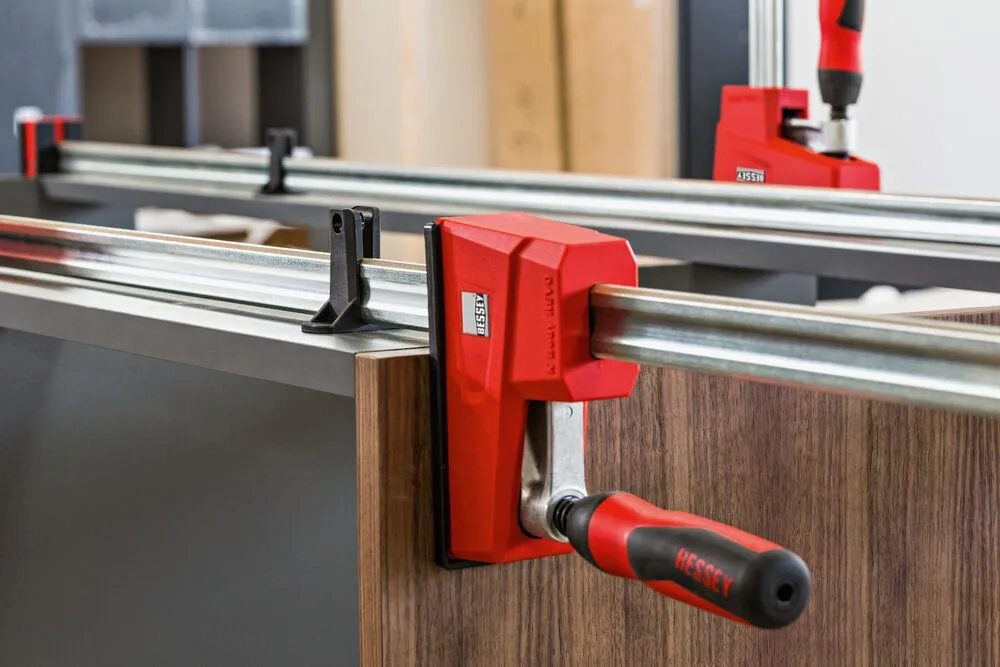

- díky podložkám pod obrobek, které zabraňují kontaktu obrobku s vodící tyčí
Silné a bezpečné
Upnou bezpečně s upínací silou až 8 000 N:
- díky kovem vyztuženému plastovému krytu
- díky optimalizovanému kluznému rameni s dvojitou pojistkou proti proklouznutí: drží svěrku spolehlivě na nastavené upínací síle a zabraňuje v neupnutém stavu neúmyslnému proklouznutí kluzného ramene
Mnohostranné a promyšlené
Svěrky nabízejí nezvykle rozsáhlé možnosti použití:

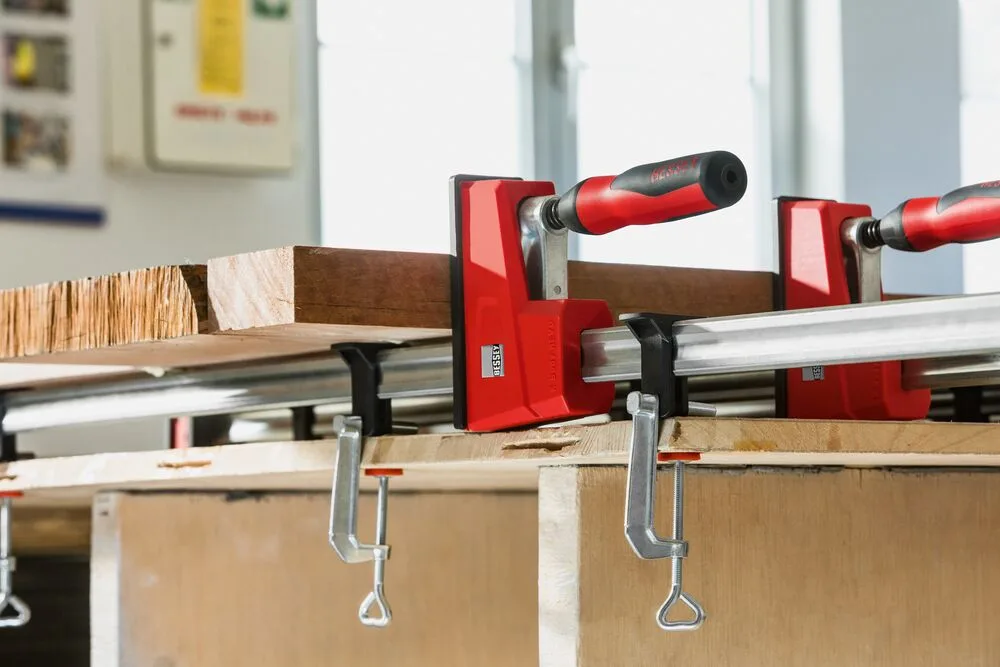

- díky promyšlenému příslušenství, jako naklápěcí adaptér, rámový lis, nástavec svěrky a stolní svorka

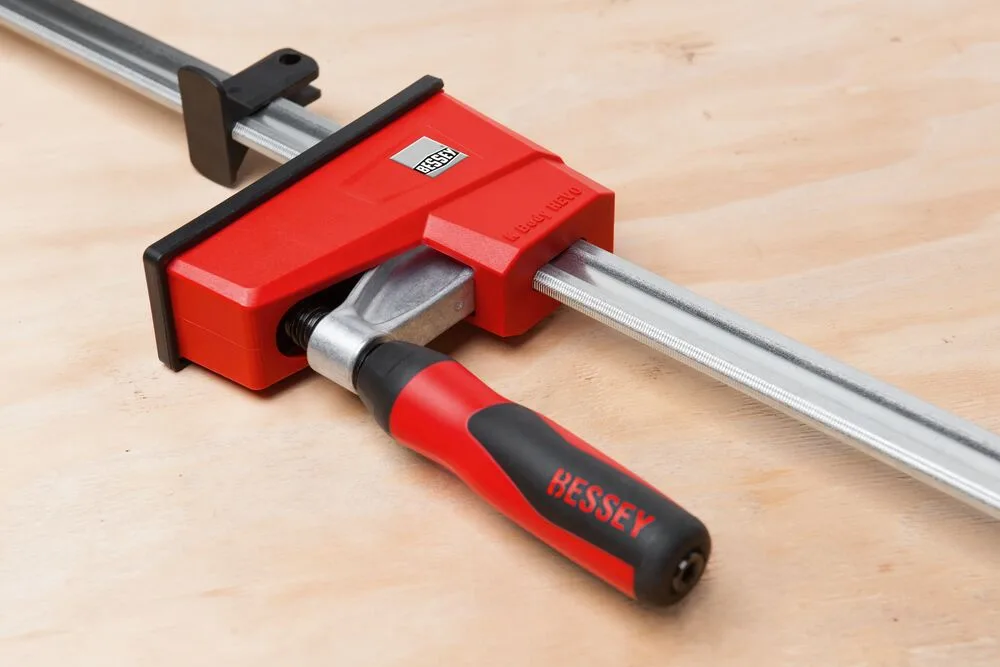

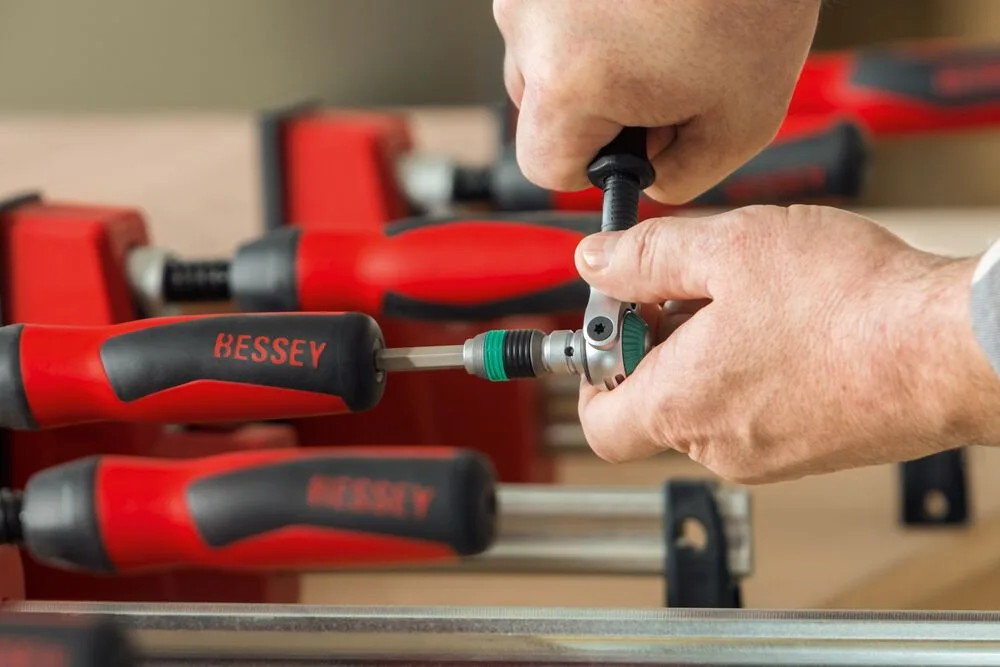

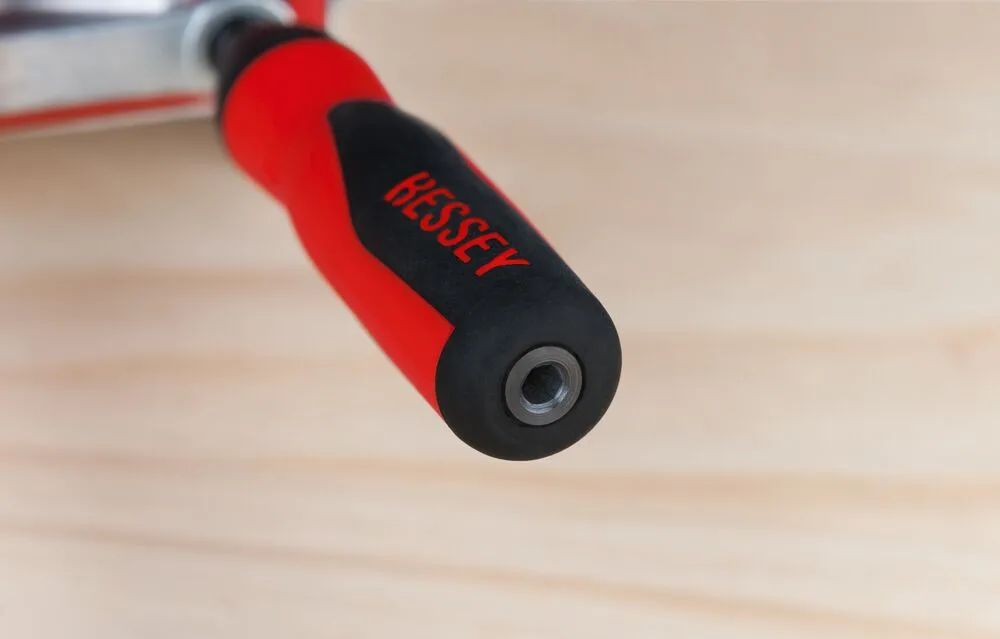

- díky ergonomicky tvarované rukojeti z dvoukomponentního plastu s vnitřním šestihranem lze upínací sílu pohodlně dávkovat (max. krouticí moment 17 Nm)
- díky plynulému nastavení horního ramene s aretací lze svěrku Vario KREV nastavit do středové polohy u obrobku. Tím je umožněno optimální vyvážení svěrky při upnutí

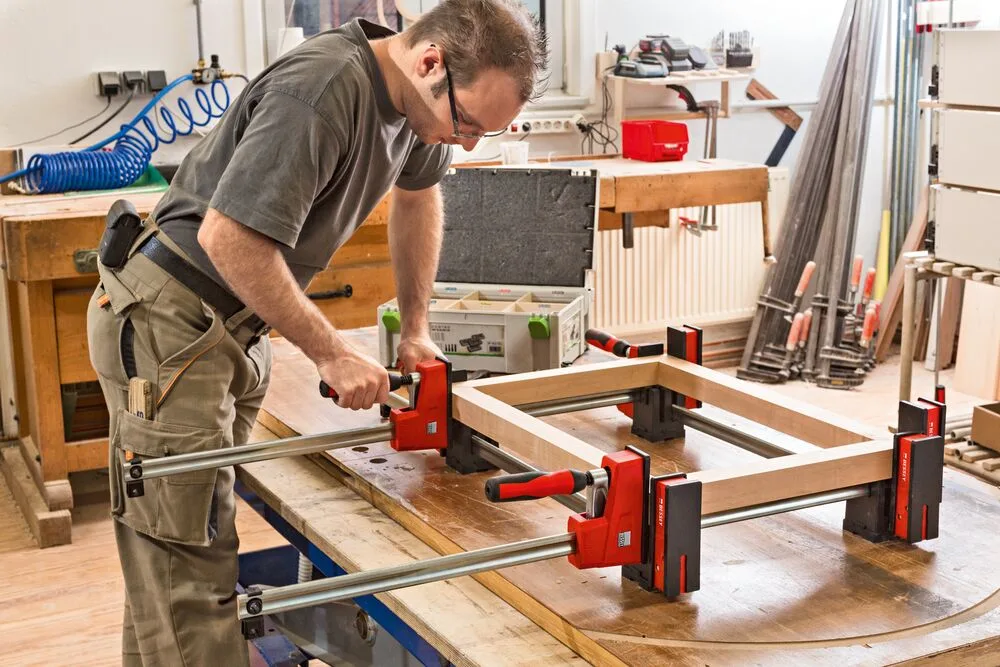

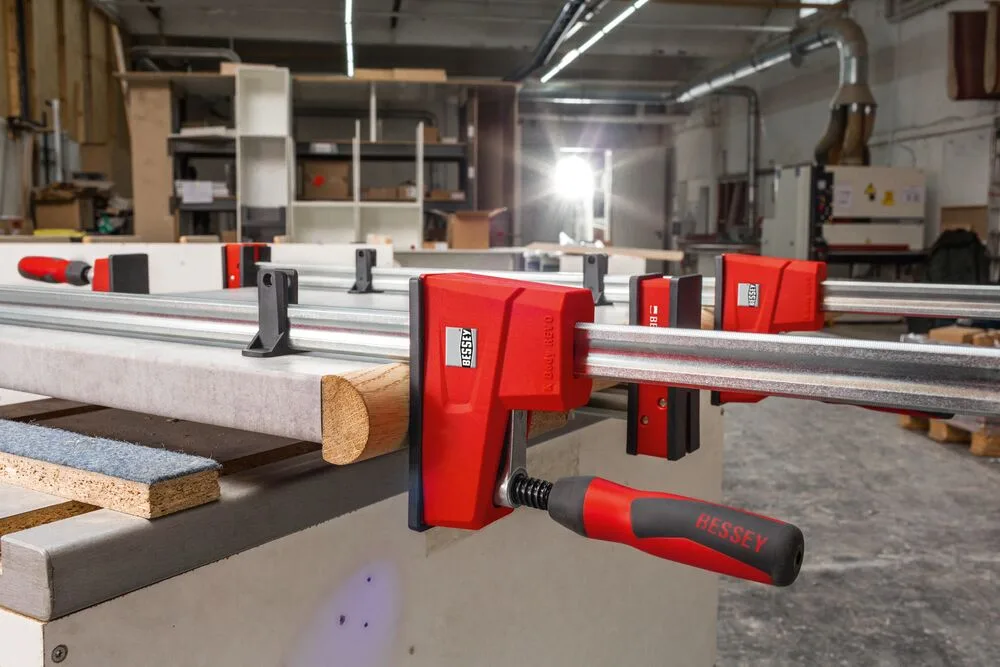

Použití

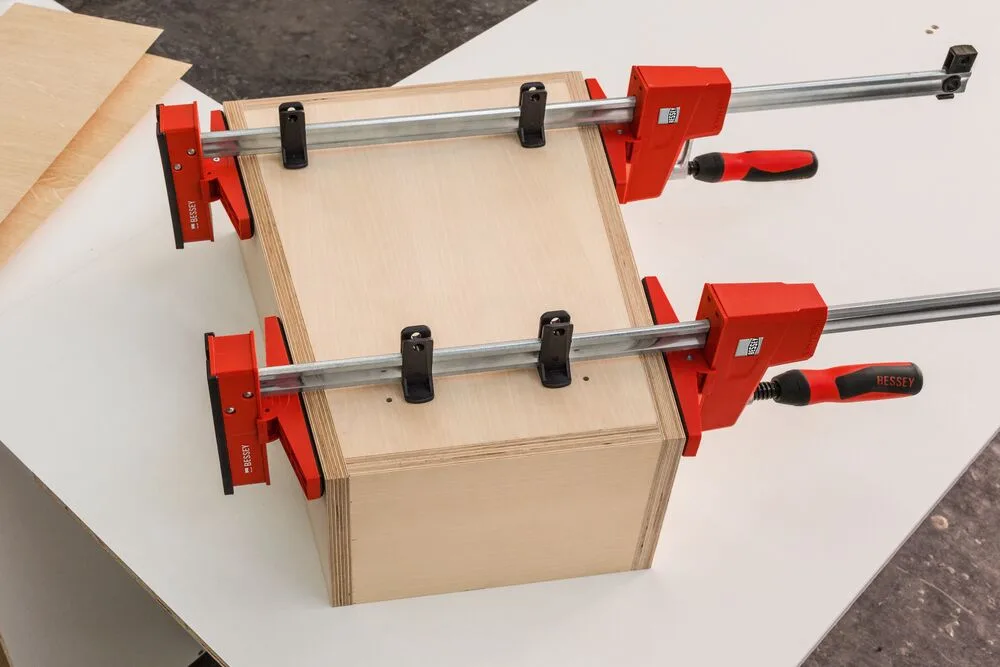

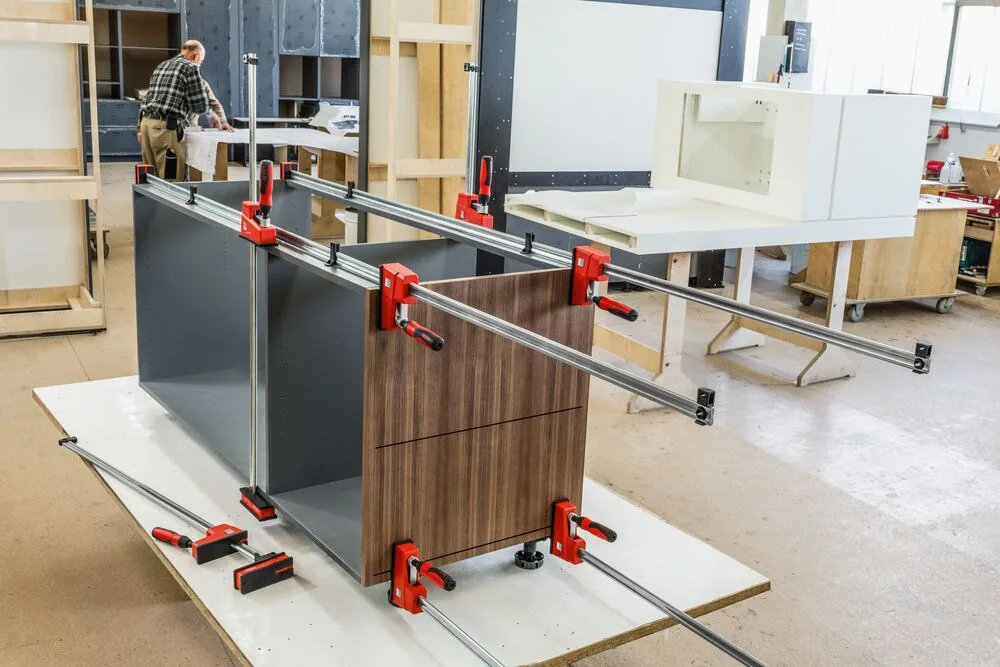

Výroba skříní

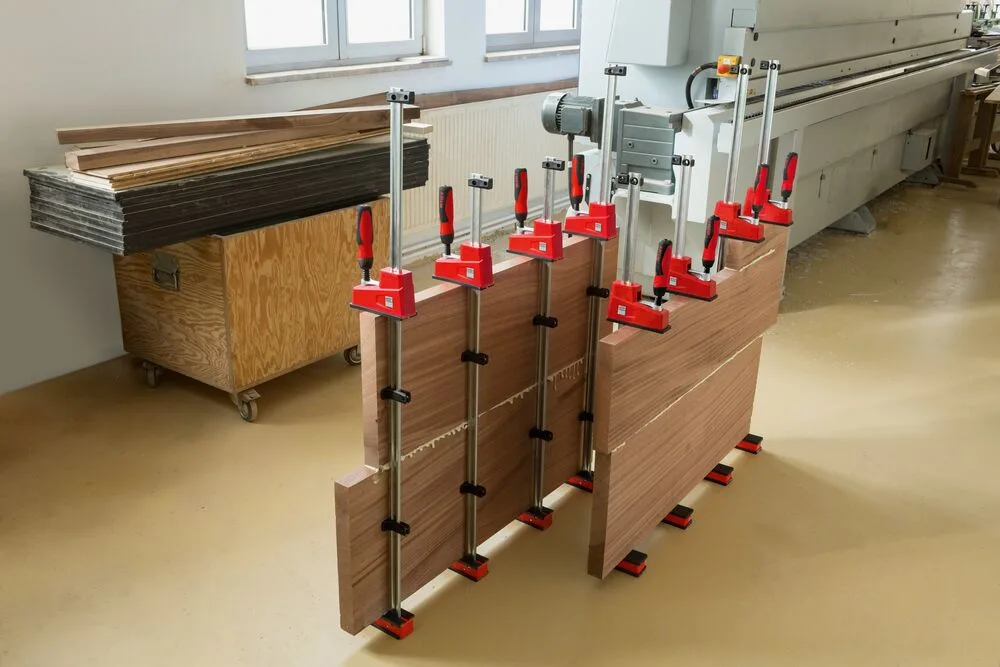

Lepení tvrdého dřeva

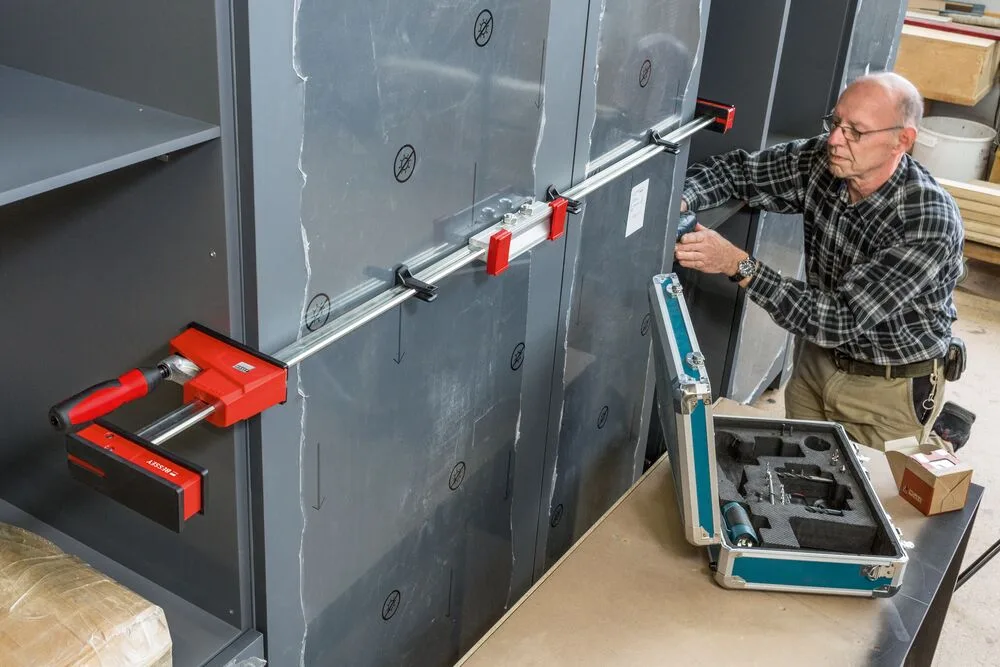

- Montáž dveří a oken
- Přípravky na obrábění dřeva

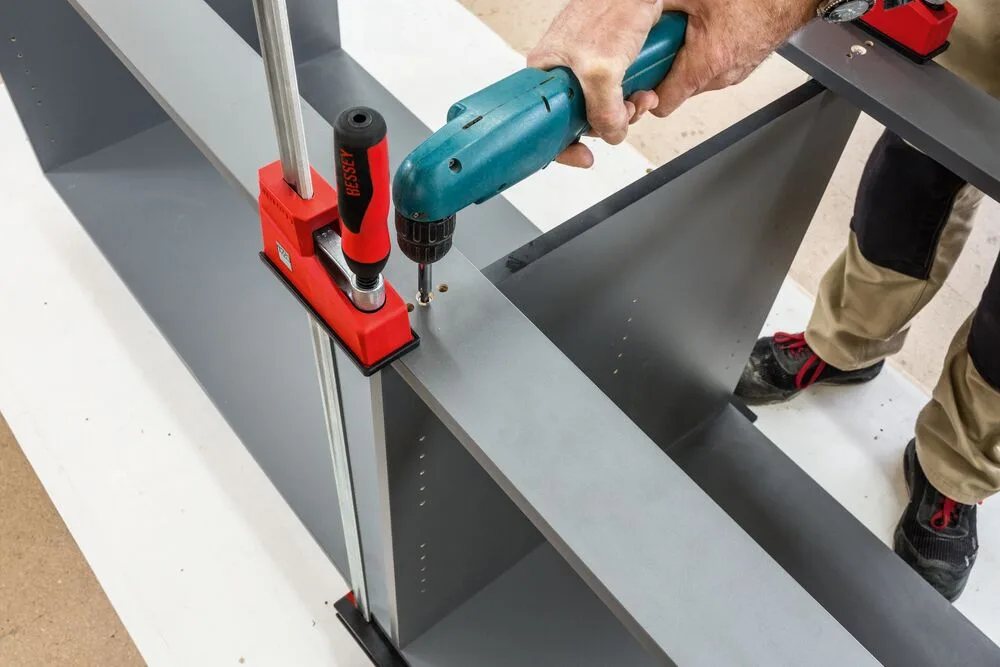

- Stavba nábytku
- Projekty renovace domů
Materiál a provedení
Horní a spodní část z vyztuženého plastu PA6 s vloženými plechovými díly pro vyztužení
Kolejnice s dutým profilem z oceli, tažená za studena, pozinkovaná
- Vřeteno s trapézovým závitem z válcované oceli, leštěné
- Rukojeť z dvousložkového plastu
- Přítlačná deska z oceli, tažená za studena, pozinkovaná
- Ochranné krytky z plastu
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- KRE
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant

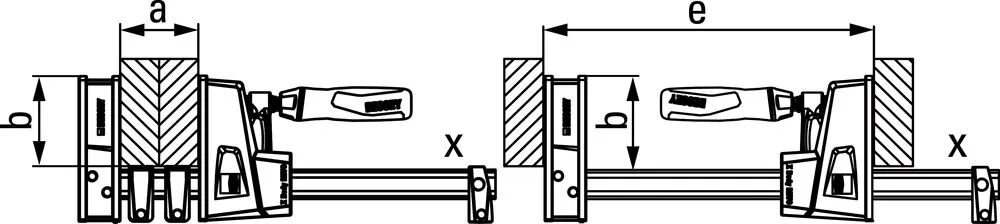

| Kód | Rozpětí (mm) | Vyložení (mm) | Rozpěrná šířka (mm) | Vodicí profilovaná tyč (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| KRE30-2K | 300 | 95 | 255–390 | 29x9 | 2,15 |
| KRE60-2K | 600 | 95 | 255–730 | 29x9 | 2,761 |
| KRE80-2K | 800 | 95 | 255–930 | 29x9 | 3,101 |
| KRE100-2K | 1000 | 95 | 255–1130 | 29x9 | 3,45 |
| KRE125-2K | 1250 | 95 | 255–1355 | 29x9 | 3,87 |
| KRE150-2K | 1500 | 95 | 255–1610 | 29x9 | 4,28 |
| KRE200-2K | 2000 | 95 | 255–2080 | 29x9 | 5,09 |
| KRE250-2K | 2500 | 95 | 255–2580 | 29x9 | 6,05 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vyčistěte drážkování kolejnice ocelovým kartáčem.
- Vřeteno pravidelně čistěte a olejujte.
- Pokud spodní část sklouzne, otočte stavěcí šroub o další 1/4 otáčky (pouze TG, KRE, KREV).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
