Upínací prvky pro svářecí stoly Upínací nástavce Vario TWVAD

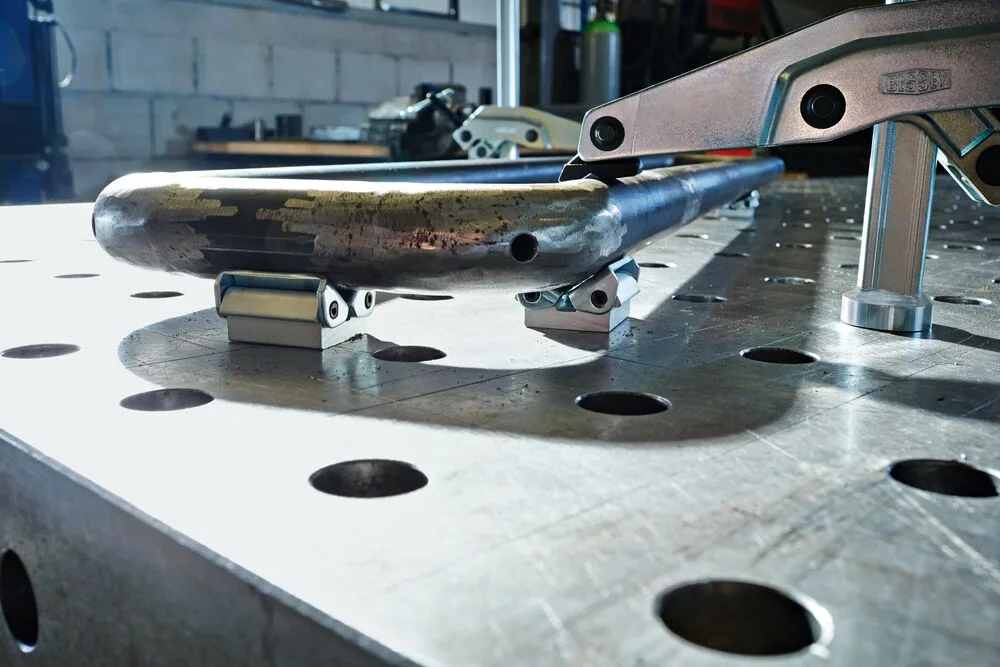

Čelisti se přizpůsobí kulatým, oválným i pravoúhlým profilům upínaných obrobků | Plynulé nastavení výklopných čelistí v úhlu od 60o do 240o | Různá provedení | TW16VAD/TW28VAD – Provedení se svorníku – k rychlému vyrovnání a upnutí obrobku na svářecí stůl | TWVAD – Provedení bez svorníku – k variabilnímu posouvání na svářecím stole
- Vhodné pro
- Kov
Výhody produktu
- Čelisti se přizpůsobí kulatým, oválným i pravoúhlým profilům upínaných obrobků
- Plynulé nastavení výklopných čelistí v úhlu od 60o do 240o
- Různá provedení
- TW16VAD/TW28VAD – Provedení se svorníku – k rychlému vyrovnání a upnutí obrobku na svářecí stůl
Materiál a provedení
Základní těleso z hliníku, eloxované
Přítlačná deska z oceli, tažená za studena, pozinkovaná
- Spojovací prvky z oceli, pozinkované nebo fosfátované
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- TWVAD
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Tabulka variant
| Kód | Svorníku (mm) | Obsah (St.) | Rozsah úhlu | Šířka upínací plochy (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|

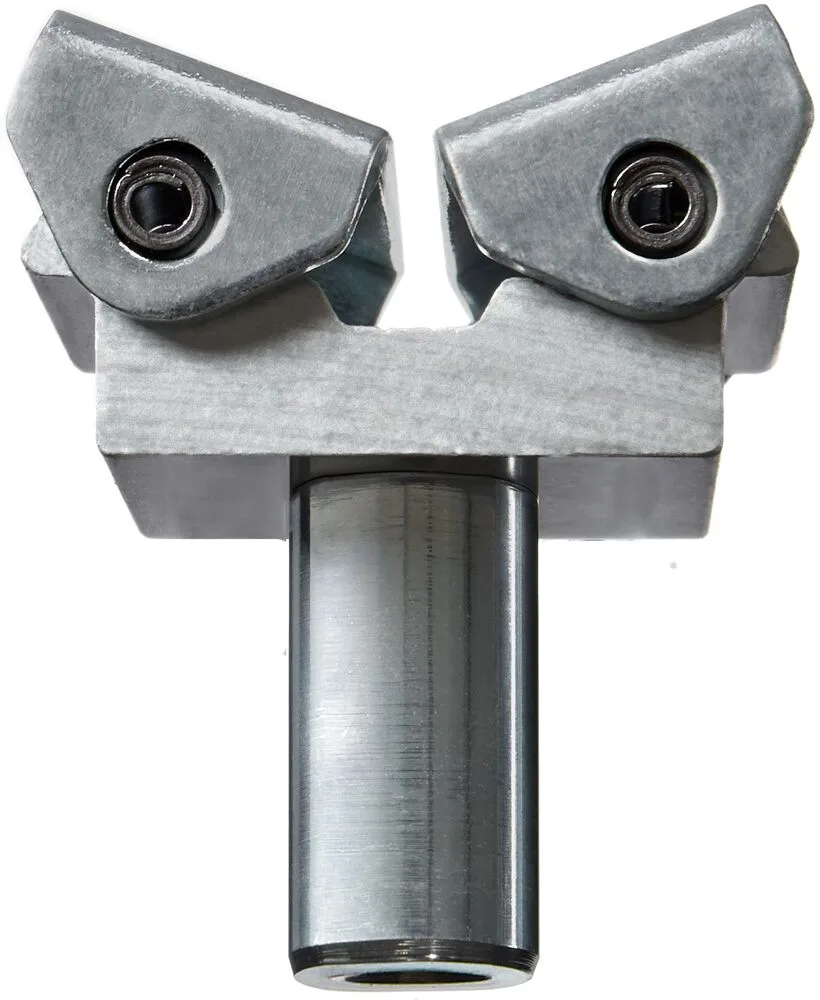

| TW16VAD | 16 | 2 | výklopné čelisti od 60° do 240° | 45 | 0,38 |

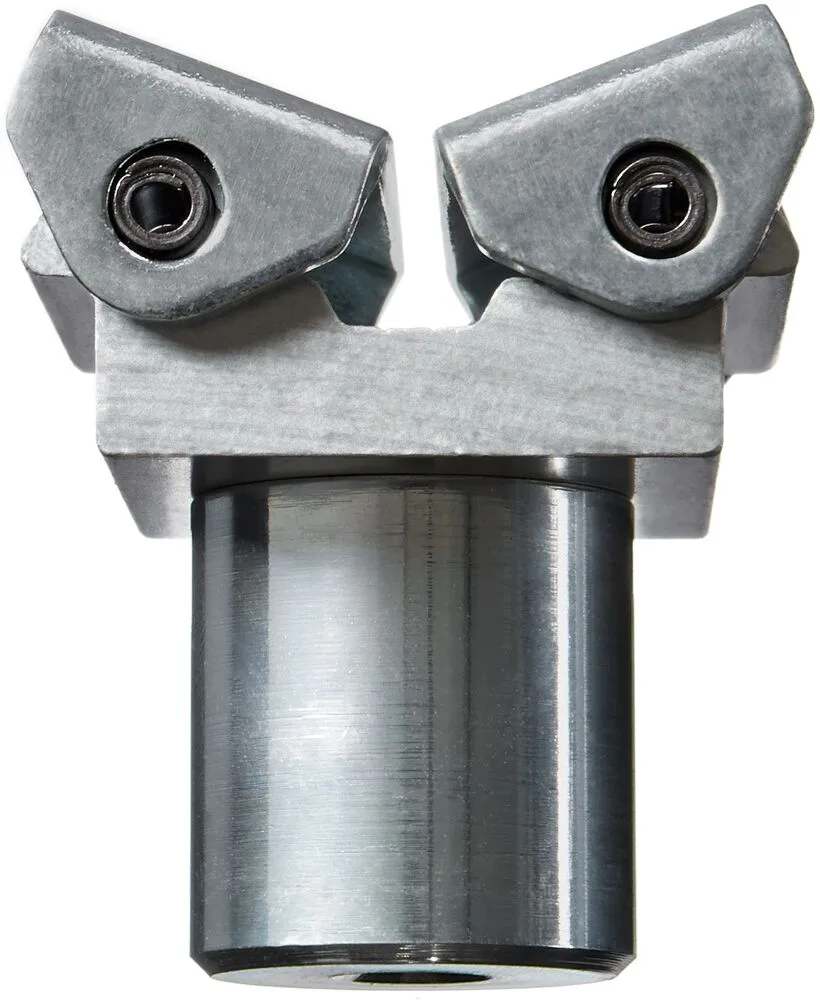

| TW28VAD | 28 | 2 | výklopné čelisti od 60° do 240° | 45 | 0,57 |

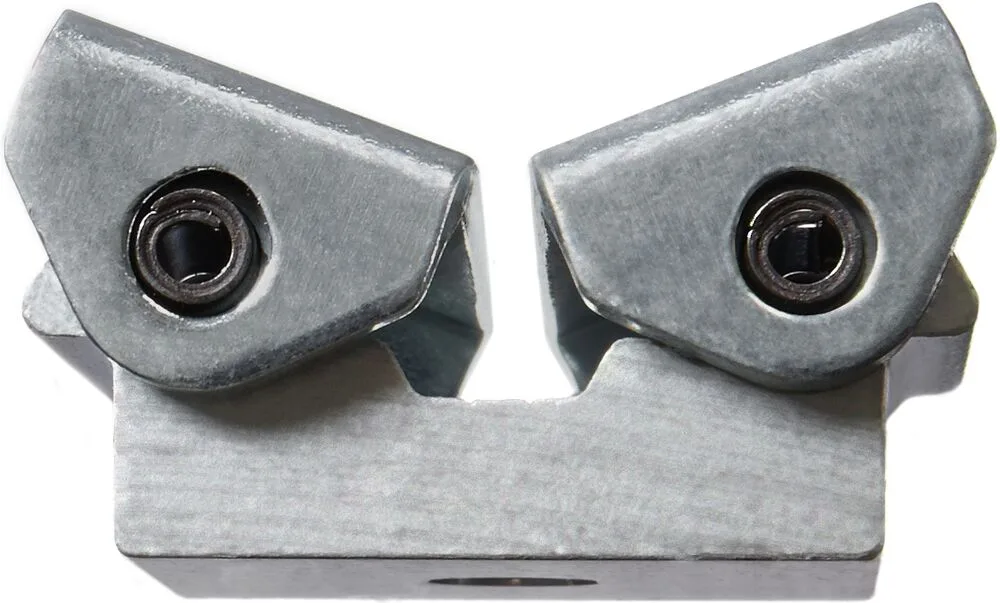

| TWVAD | — | 2 | výklopné čelisti od 60° do 240° | 45 | 0,28 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
