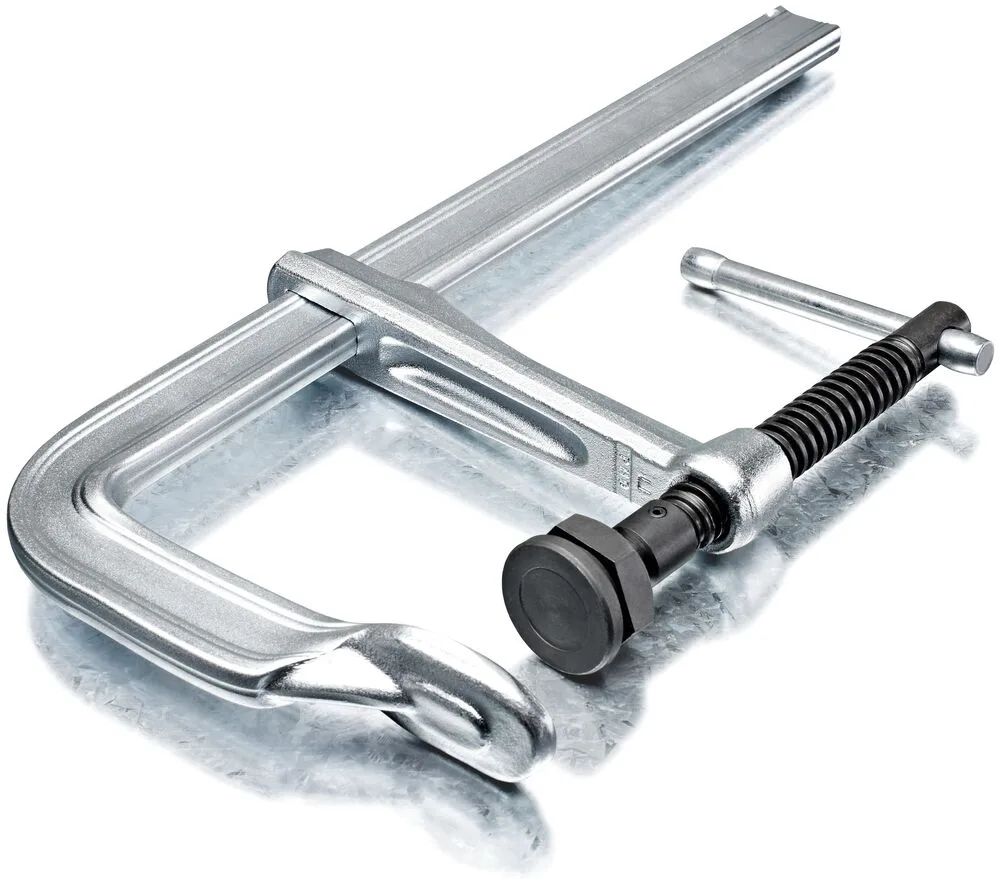

Vysokovýkonné svěrky Vysokovýkonná svěrka SGM

Upínací síla až 12 000 N při utahovacím momentu od 40 Nm | O 20% vyšší upínací síla díky optimalizovanému profilu vodicí tyče | Nejvyšší bezpečnost díky lineárnímu přenosu síly u kluzného ramene | Dlouhá životnost díky speciální žáruvzdorné kluzné vložce ze slinuté slitiny, výklopné o 35°

Vhodné pro: Kov

Výhody produktu

Upínací síla až 12 000 N při utahovacím momentu od 40 Nm
O 20% vyšší upínací síla díky optimalizovanému profilu vodicí tyče
Nejvyšší bezpečnost díky lineárnímu přenosu síly u kluzného ramene
Dlouhá životnost díky speciální žáruvzdorné kluzné vložce ze slinuté slitiny, výklopné o 35°

Popis produktu

Nejvyšší stabilita

Optimalizovaný tvar profilu vám zaručuje vyšší nárůst upínací síly v kratším čase při vyšší stabilitě a bezpečnosti. Z jednoho kusu kované pevné rameno s vytvarovanou přítlačnou deskou je ze zušlechtěného a pozinkovaného materiálu, tudíž vysoce zatížitelné a odolné vůči zkroucení.

Kované kluzné rameno

Vytvořené kluzné rameno ve tvaru U ze zušlechtené kované oceli zaručuje díky lineárnímu přenosu síly nejvyšší bezpečnost a vydrží nejvyšší zatížení. Můžete se na něj vždy spolehnout.

Speciální výkyvná přítlačná kulová hlava

Vůči vysokým teplotám odolnou, výkyvnou přítlačnou destičku na kulovém čepu lze naklonit v úhlu až 35°. Vyměnitelná sestava obsahuje kluznou vložku ze slinuté slitiny, která je nasycena olejem. Díky vynikajícím kluzným vlastnostem dochází k ideálnímu přenosu upínací síly. Životnost mechanismu je extrémně vysoká.

Zušlechtěné vřeteno

Zušlechtěné, obzvlášt pevné vřeteno se neopotřebovává. To znatelně prodlužuje dobu životnosti.

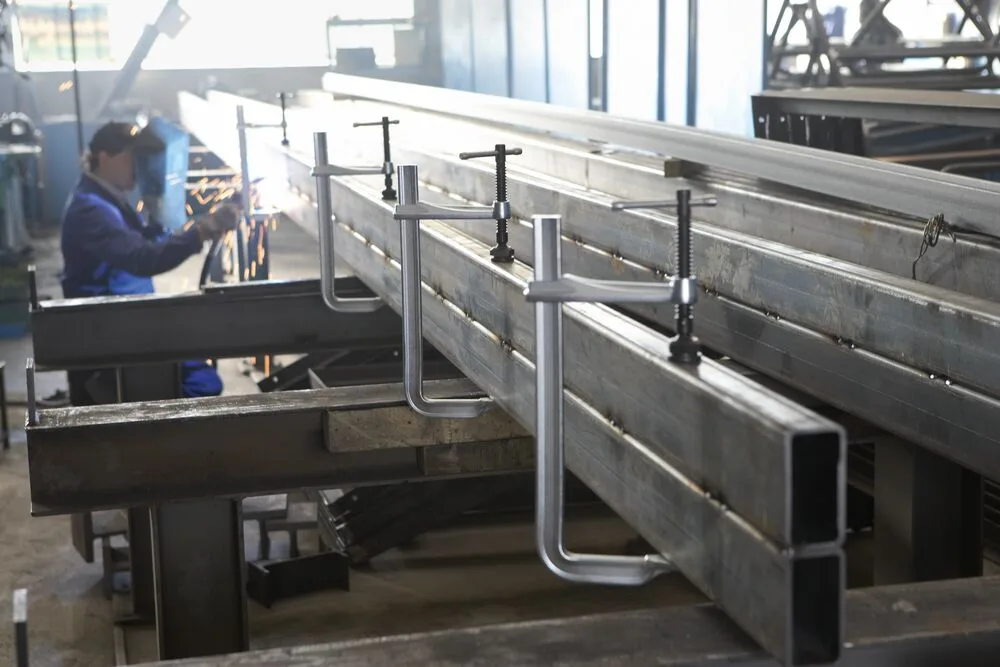

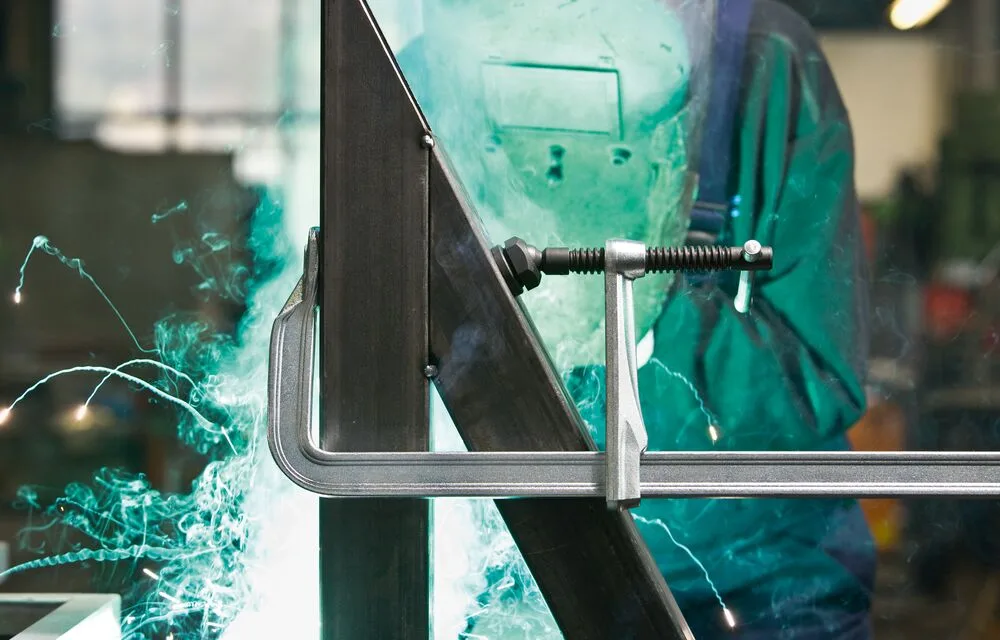

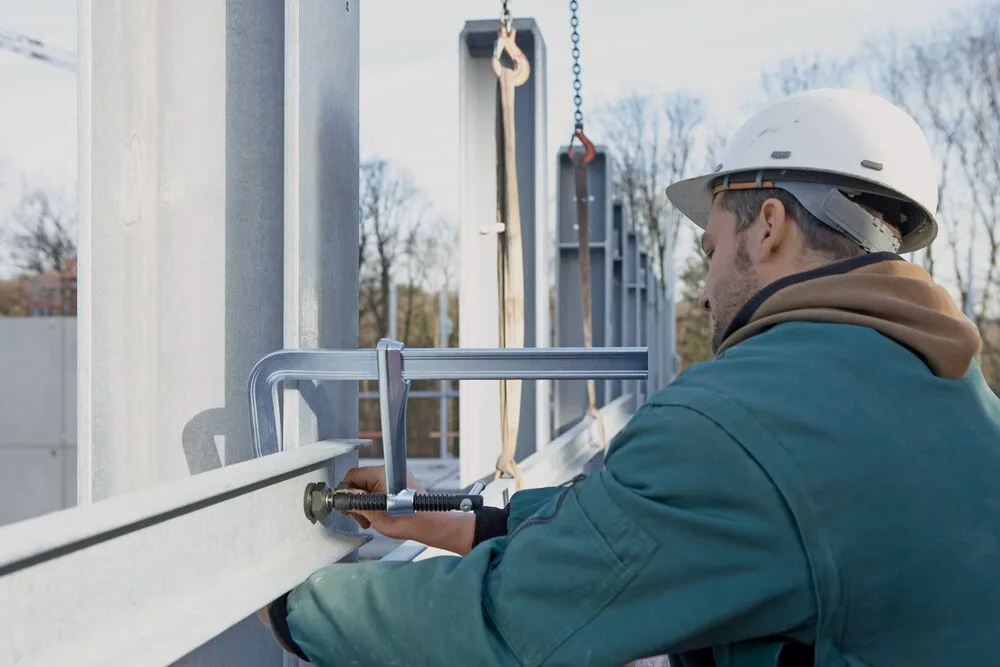

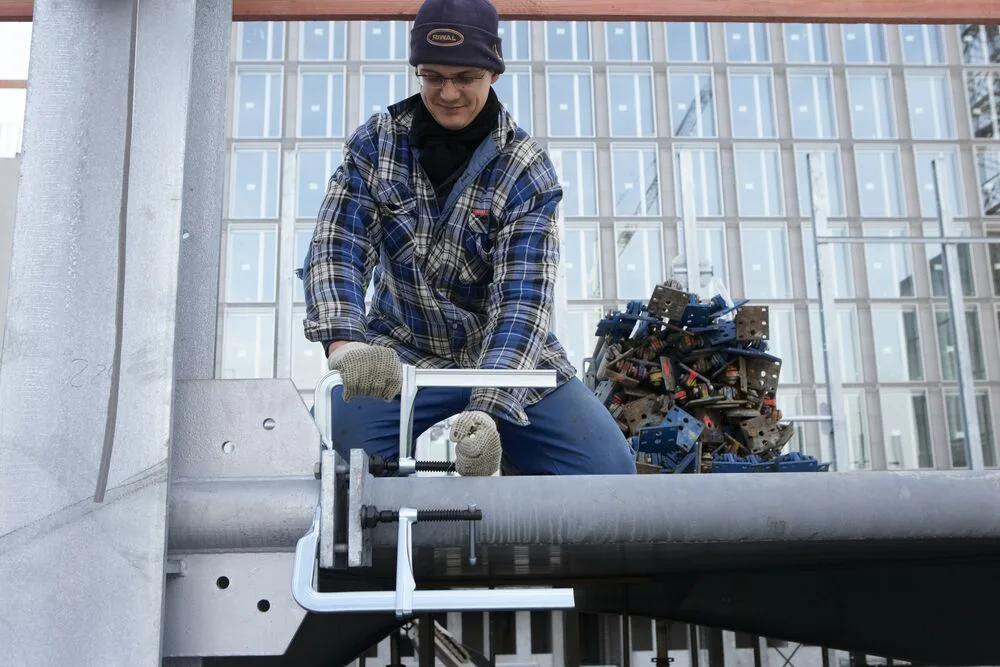

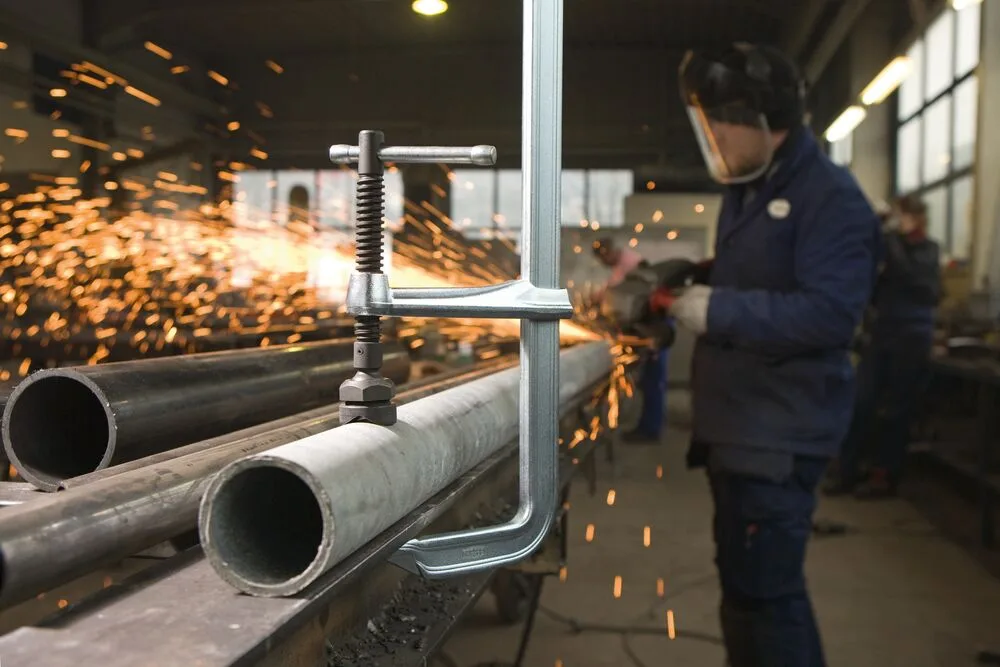

Použití

Kovovýroba

Zámečnické práce

Vysoce výkonné upínání

Materiál a provedení

Pevné a kluzné rameno z tvrzené oceli, pozinkované

Vřeteno s trapézovým závitem z válcované a tvrzené oceli, fosfátované

Uzávěr z oceli, pozinkovaný
Přítlačná deska z oceli, fosfátovaná

Technické informace

Výrobce: BESSEY
Produktová řada: SGM
Nabídka: Pevné katalogové varianty

Dokumenty ke stažení

Produktový list k této řadě zatím není k dispozici

Tabulka variant

Kód	Rozpětí (mm)	Vyložení (mm)	Vodicí profilovaná tyč (mm)	Hmotnost (kg)
SG25M	250	140	34x13	2,575
SG30M	300	140	34x13	3,03
SG40M	400	140	34x13	3,165
SG50M	500	140	34x13	3,4
SG60M	600	140	34x13	3,8
SG80M	800	140	34x13	4,45
SG100M	1000	140	34x13	4,95
SG125M	1250	140	34x13	5,87
SG150M	1500	140	34x13	6,633

Údržba a bezpečnost

Údržba a péče

Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).

Odstraňte největší nečistoty.

Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
Vřeteno pravidelně čistěte a olejujte.
Přítlačnou desku pravidelně čistěte a olejujte.
Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).

Bezpečnostní pokyny

Používejte výrobek pouze v originálním stavu.

Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.

Chraňte si své oči ochrannými brýlemi.
Chraňte si své ruce pracovními nebo montážními rukavicemi.
Chraňte si své nohy nošením bezpečnostní obuvi.
Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
Výrobek se nesmí dostat do rukou dětí.
Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
Poškozený výrobek se již nesmí používat.
U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
Můžete používat pouze originální náhradní díly společnosti BESSEY.
Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
Upínací nástroj se nesmí používat k trvalé montáži.
Pravidelně kontrolujte funkci koncového zajištění na svorkách.
