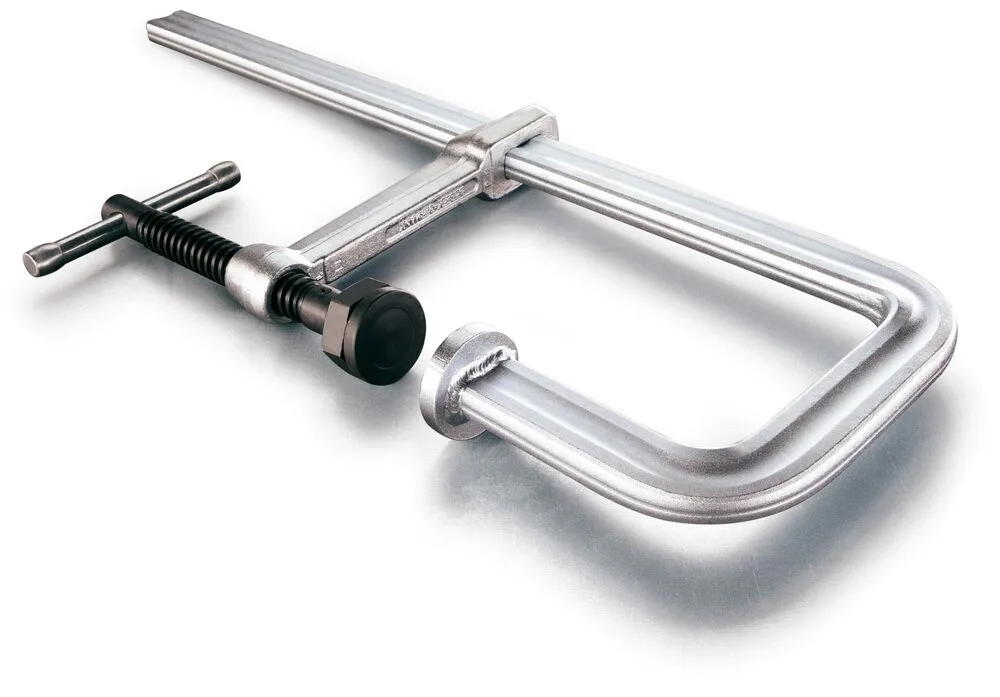

U-svěrky Vysokovýkonná svěrka ve tvaru U SGU
Upínací síla až 12 000 N při utahovacím momentu od 40 Nm | Oboustranné upínání s přesahem, zvláště vhodné pro profily ve tvaru T a dvojího T | Dlouhá životnost díky speciální žáruvzdorné kluzné vložce ze slinuté slitiny, výklopné o 35°
DřevoVýhody produktu
- Upínací síla až 12 000 N při utahovacím momentu od 40 Nm
- Oboustranné upínání s přesahem, zvláště vhodné pro profily ve tvaru T a dvojího T
- Dlouhá životnost díky speciální žáruvzdorné kluzné vložce ze slinuté slitiny, výklopné o 35°
Popis produktu
Vysoký stupeň stability
Pevné rameno ve tvaru U je vyrobeno z jednoho kusu, zušlechtěno a tím odolné vůči zkřivení. To vám zaručuje maximální odolnost proti lomu a vysoký stupeň stability.
Speciální výkyvná přítlačná kulová hlava
Vůči vysokým teplotám odolnou, výkyvnou přítlačnou (SGU/STBU) destičku na kulovém čepu lze naklonit v úhlu až 35°. Vyměnitelná sestava obsahuje kluznou vložku ze slinuté slitiny, která je nasycena olejem. Díky vynikajícím kluzným vlastnostem dochází k ideálnímu přenosu upínací síly. Životnost mechanismu je extrémně vysoká.
Kované smykadlo
Smykadlo sestává z výkovku ze zušlechtěné oceli a odolává i největšímu zatížení. Můžete se na ně vždy spolehnout.
Zušlechtěná vřetena
Zušlechtěné vřeteno je obzvlášť stabilní a pomalu se opotřebovává. To znatelně prodlužuje dobu životnosti.
Stabilní kolíková rukojeť
Stabilní kolíková rukojeť má na omak příjemně zaoblené hrany a šestihran. Umožňuje intenzivní a řízené upínání.
Použití

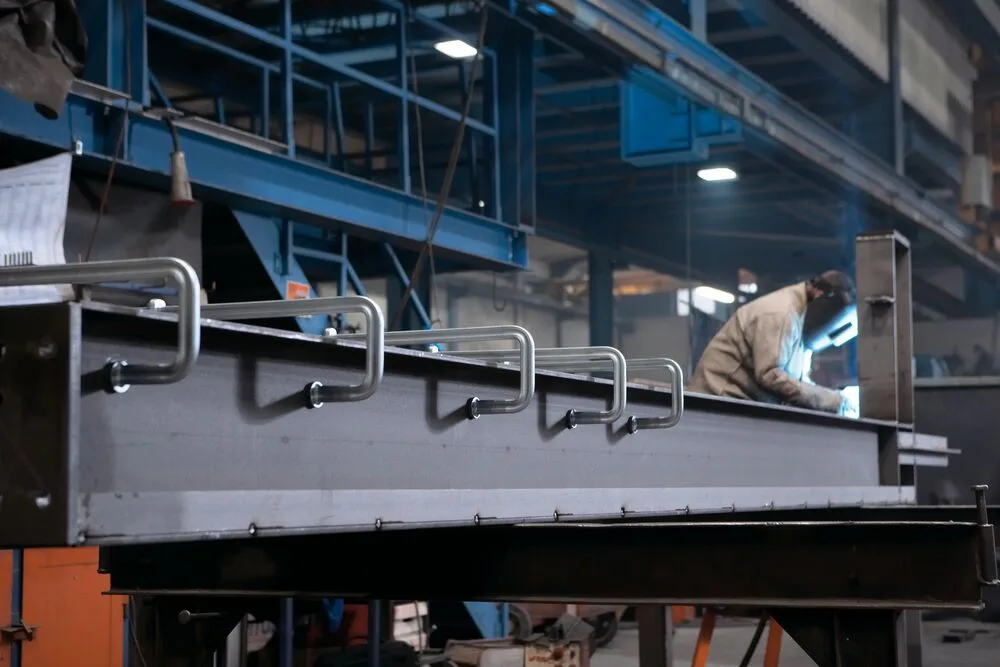

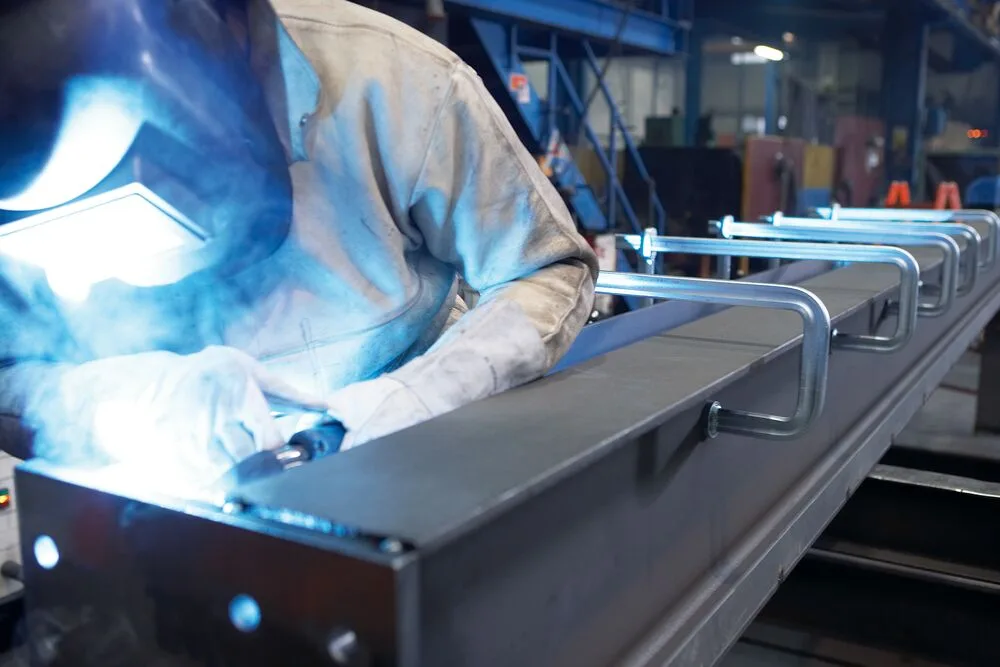

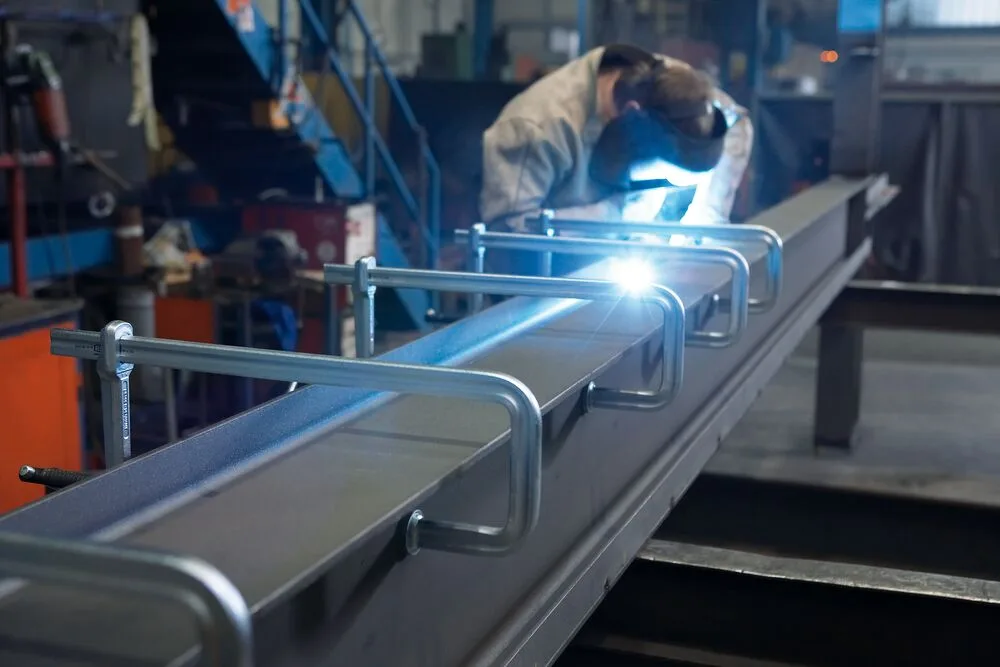

Kovovýroba
Zámečnické práce

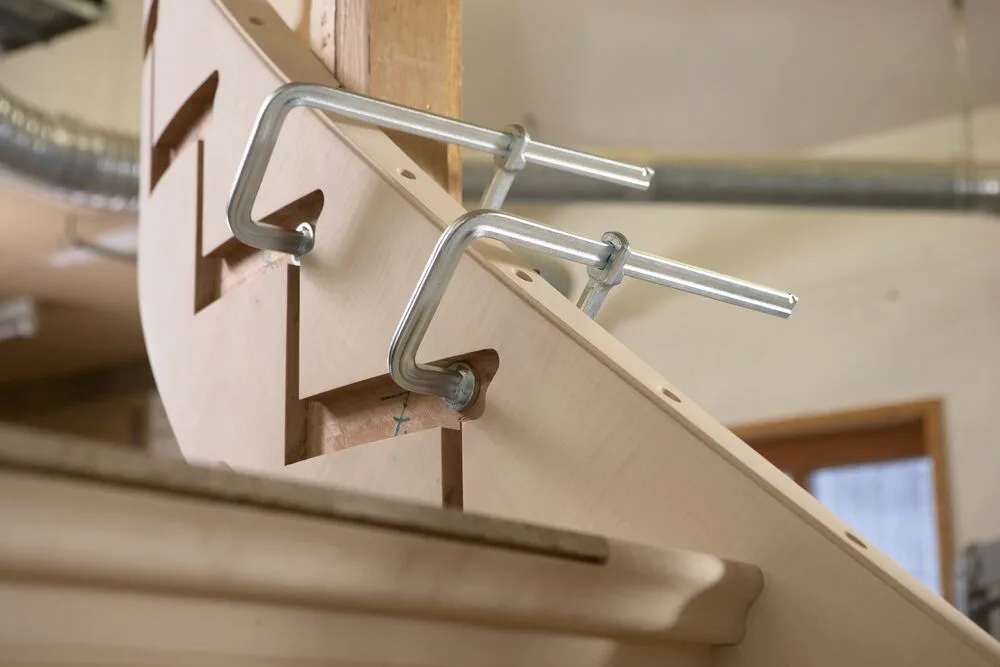

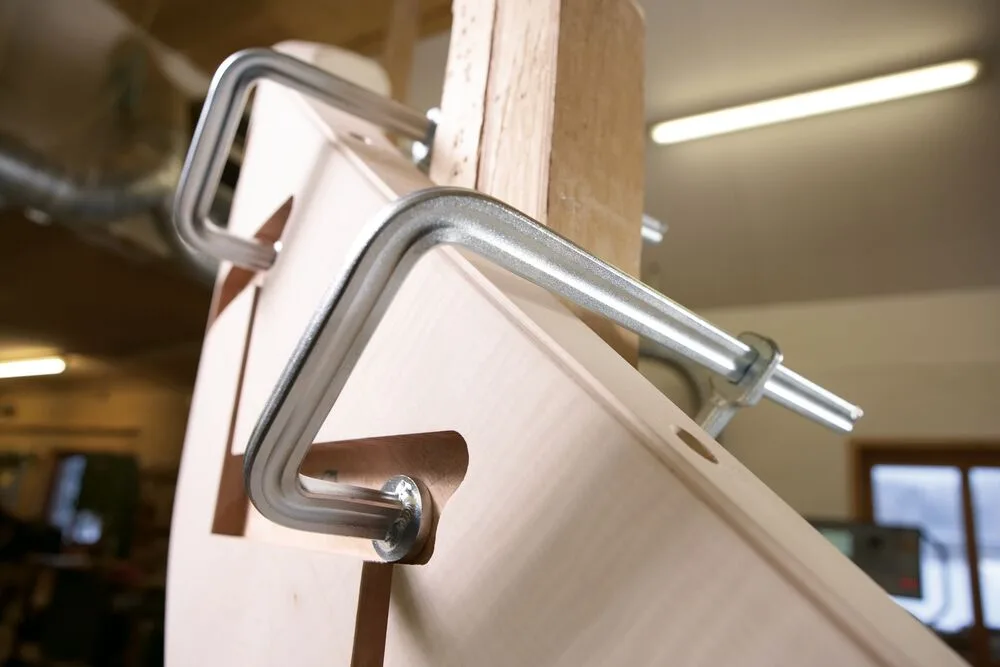

- Upínání s přesahem
Materiál a provedení
Pevné a kluzné rameno z tvrzené oceli, pozinkované
Vřeteno s trapézovým závitem z válcované a tvrzené oceli, fosfátované
- Uzávěr z oceli, pozinkovaný
- Přítlačná deska z oceli, fosfátovaná
Technické informace
- Výrobce
- BESSEY
- Produktová řada
- SGU
- Nabídka
- Pevné katalogové varianty
Dokumenty ke stažení
Produktový list k této řadě zatím není k dispozici

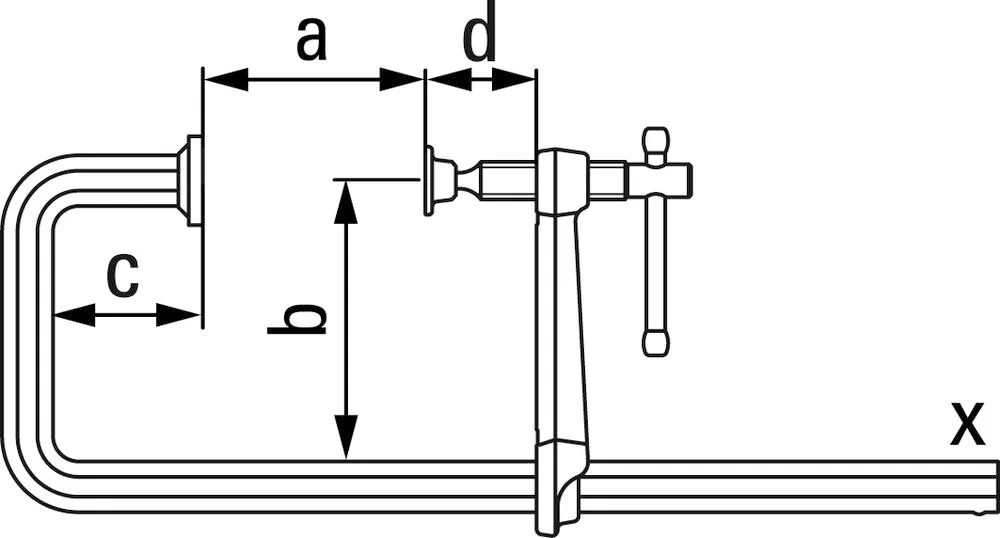

Tabulka variant
| Kód | Rozpětí (mm) | Vyložení (mm) | Vodicí profilovaná tyč (mm) | Upínací hloubka kluzné rameno (mm) | Upínací hloubka pevné rameno (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|
| SGU30-14-10 | 300 | 140 | 30x15 | 130 | 100 | 3,75 |
Údržba a bezpečnost
Údržba a péče
Nutná pravidelná údržba – pouze pak je zajištěna záruka bezpečného držení (bez sklouznutí posuvného ramene).
Odstraňte největší nečistoty.
- Kolejnice vždy udržujte bez mastnoty, oleje nebo zaschlého lepidla, vosku a separačních prostředků obsahujících silikon.
- Vřeteno pravidelně čistěte a olejujte.
- Přítlačnou desku pravidelně čistěte a olejujte.
- Pokud se kolejnice lesknou, zdrsněte obě úzké strany smirkovým plátnem (zrnitost 100).
Bezpečnostní pokyny
Používejte výrobek pouze v originálním stavu.
Výrobek používejte pouze v souladu s určením. Nesprávné použití může způsobit zranění osob nebo hmotné škody.
- Chraňte si své oči ochrannými brýlemi.
- Chraňte si své ruce pracovními nebo montážními rukavicemi.
- Chraňte si své nohy nošením bezpečnostní obuvi.
- Rukojeť musí být vždy bez oleje a mastnoty, aby se zabránilo klouzání.
- Výrobek se nesmí dostat do rukou dětí.
- Malé díly se nesmí polykat ani vkládat do tělesných otvorů.
- Před každým použitím zkontrolujte, zda není výrobek poškozen a zda jsou všechny pohyblivé části v bezvadném stavu.
- Poškozený výrobek se již nesmí používat.
- U každého výrobku je třeba dodržovat pokyny k péči - viz www.bessey.de.
- Můžete používat pouze originální náhradní díly společnosti BESSEY.
- Upínací nástroj se nesmí používat ke zvedání, tahání nebo opírání.
- Upínací nástroj se nesmí používat k zajištění nákladu během přepravy.
- Upínací nástroj se smí upínat pouze ručně bez dalších pomůcek.
- Upínací nástroj se nesmí používat k trvalé montáži.
- Pravidelně kontrolujte funkci koncového zajištění na svorkách.
